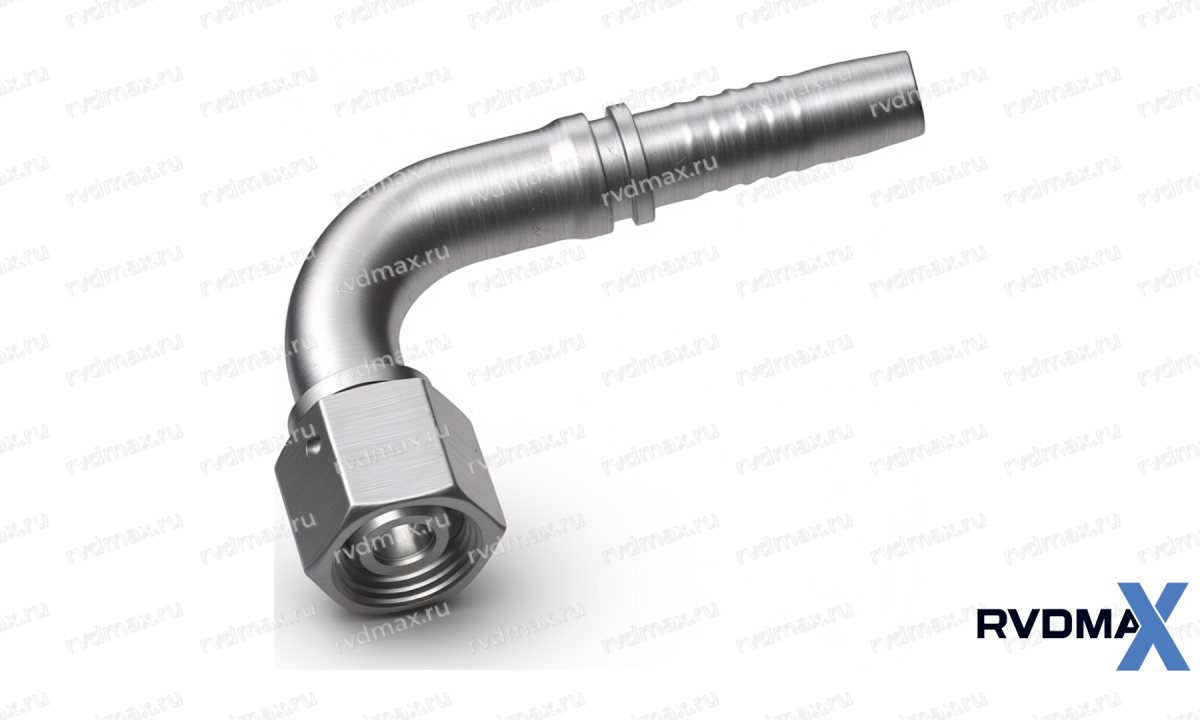

Metric Угловой фитинг 90° внутренняя метрическая M22x1.5 DN08 конус 24°

Угловой фитинг 90° с внутренней метрической резьбой M22x1.5 - это надежное решение для организации поворотов в гидравлических системах, где требуется компактность и герметичность соединения. Этот компонент особенно востребован при сборке и обслуживании РВД для спецтехники, строительного оборудования и промышленных установок.

Основные характеристики

Данный фитинг Sannke относится к серии Metric и соответствует строгим стандартам ISO 12151-2 и DIN 3865. Он предназначен для работы с гидравлическими шлангами диаметром 15 мм (Размер DASH 08) и имеет номинальный диаметр DN 13. Внутренняя метрическая резьба M22x1.5 обеспечивает плотное и надежное соединение, а угол в 90° позволяет эффективно использовать пространство в ограниченных условиях.

Важно: конусное уплотнение под углом 24° с O-кольцом гарантирует отсутствие течей даже при высоких давлениях и вибрационных нагрузках. Материалы, используемые в производстве фитинга S20491-W, обеспечивают устойчивость к агрессивным средам и механическим повреждениям.

Основные параметры:

• Артикул: S20491-22-08T
• Диаметр шланга: 15 мм (DASH 08)
• Резьба: M22x1.5 внутренняя метрическая
• Номинальный диаметр (DN): 13
• Угол: 90°
• Стандарт: ISO 12151-2, DIN 3865

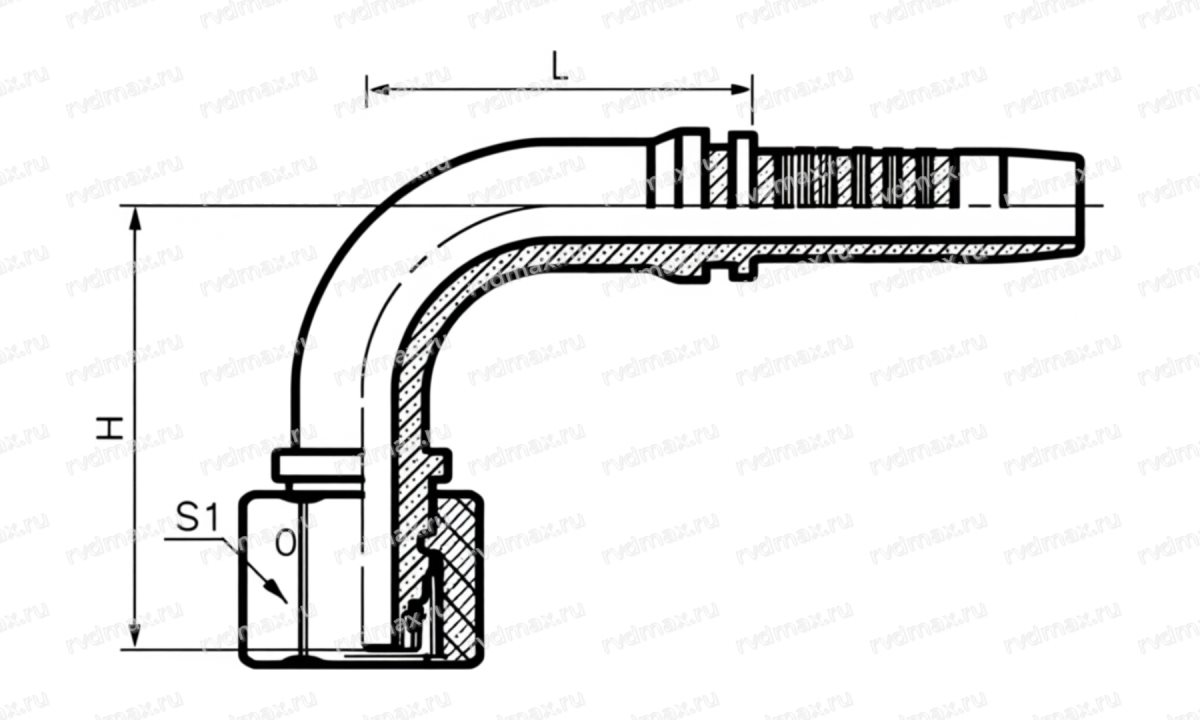

• Высота H: 48 мм
• Длина L: 43.5 мм
• Размер под ключ S1: 27 мм
• Серия: Легкая серия
• Тип резьбы: Внутренняя метрическая
• Уплотнение: 24° конусное с O-кольцом

Фитинг предназначен для работы с оплетенными мягкими трубками, что обеспечивает дополнительную защиту от внешних воздействий и повышает надежность всей системы.

Преимущества и области применения

Угловой фитинг 90° M22x1.5 - это оптимальное решение для гидравлики в условиях строительной площадки или сервисного центра. Благодаря компактным размерам (высота 48 мм, длина 43.5 мм) он легко интегрируется в существующие системы и не требует значительного изменения конструкции.

Преимущества:

• Герметичность: конусное уплотнение с O-кольцом исключает протечки рабочей жидкости, что особенно важно для предотвращения аварийных ситуаций.
• Надежность: соответствие стандартам ISO 12151-2 и DIN 3865 гарантирует стабильную работу в широком диапазоне температур и давлений.
• Удобство монтажа: внутренняя метрическая резьба M22x1.5 позволяет быстро и легко установить фитинг, используя стандартный инструмент (ключ на 27 мм).

Этот фитинг идеально подходит для ремонта и замены компонентов гидравлических систем в спецтехнике - экскаваторах, погрузчителях, бульдозерах. Он также широко используется при модернизации оборудования, где требуется изменение конфигурации трубопроводов.

Кому подойдет:

• Механикам и гидравликам, работающим с ремонтом и обслуживанием спецтехники
• Главным инженерам, отвечающим за надежность гидравлических систем на строительных объектах
• Прорабам, которым важна минимизация простоев техники из-за поломок

Этот фитинг обеспечит стабильную работу системы и снизит риск возникновения течей. Выбирая Sannke Metric, вы получаете уверенность в качестве и долговечности каждого компонента.

При правильном выборе компонентов гидравлической системы, вся конструкция работает как единый механизм. Фитинг 90° M22x1.5 от Sannke - это тот элемент, который ставится однажды и забывается, обеспечивая спокойствие в процессе эксплуатации.
