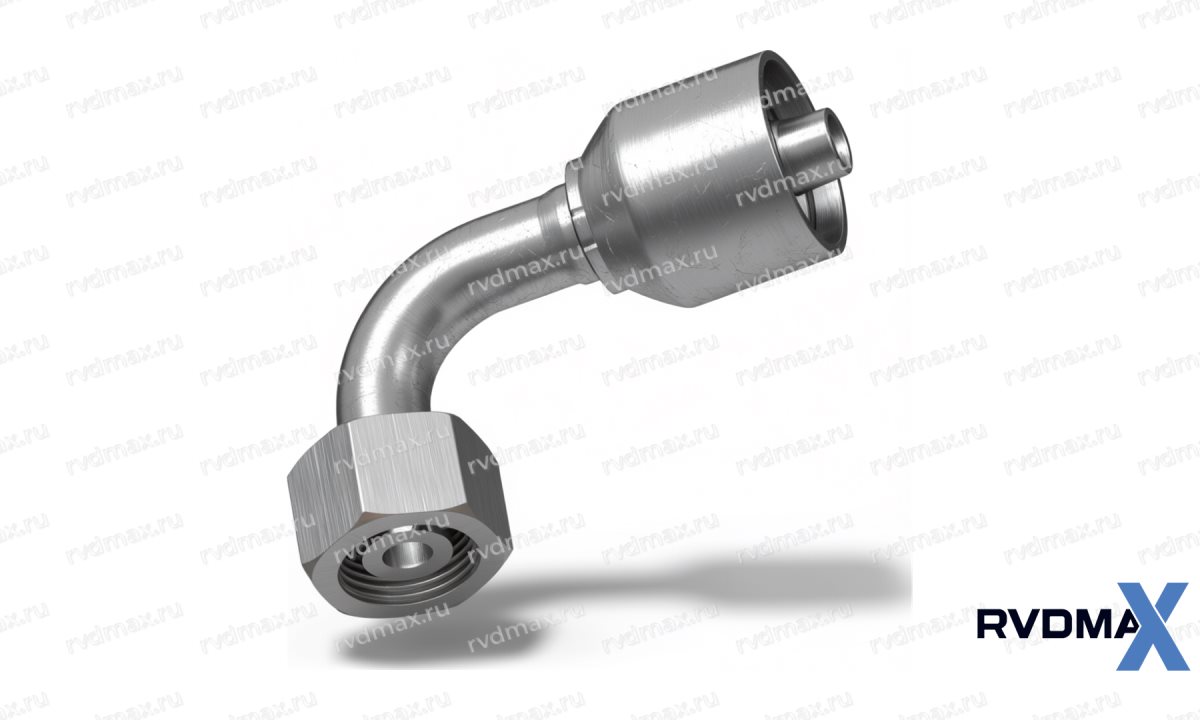

Metric Угловой фитинг 90° внутренний метрический M20x1.5 24° конус DN05

Угловой фитинг 90° с внутренней метрической резьбой M20x1.5 под конус 24° - это надежное звено в гидравлических системах, где требуется компактное и герметичное соединение. Он необходим при сборке или ремонте РВД, особенно когда важна точность угла поворота и устойчивость к высоким нагрузкам. Профессионалы выбирают такие фитинги для обеспечения долговечности гидравлической линии и минимизации риска внеплановых простоев.

Основные характеристики

Этот угловой фитинг Sannke, артикул S20591-20-05TRW, предназначен для соединения шлангов диаметром 12 мм с внутренней метрической резьбой M20x1.5. Номинальный проход (DN) составляет 8, что соответствует размеру DASH 05. Соответствие стандартам ISO 12151-2 и DIN 3865 гарантирует взаимозаменяемость с компонентами других производителей и уверенность в качестве изготовления.

Фитинг выполнен из высокопрочных материалов, обеспечивающих устойчивость к коррозии и механическим повреждениям. Внутренняя резьба позволяет создавать надежное соединение без использования дополнительных уплотнительных элементов (при условии правильной подготовки). Угол в 90° обеспечивает удобство монтажа в ограниченном пространстве.

Ключевые параметры для подбора и установки:

• Резьба: M20x1.5 - стандартный размер, широко используемый для гидравлики средней мощности.
• Угол: 90° - оптимален для разворотов трассы, где требуется минимальный радиус изгиба.
• Тип уплотнения: 24° конусное с O-ring - обеспечивает максимальную герметичность даже при повышенном давлении и вибрации.

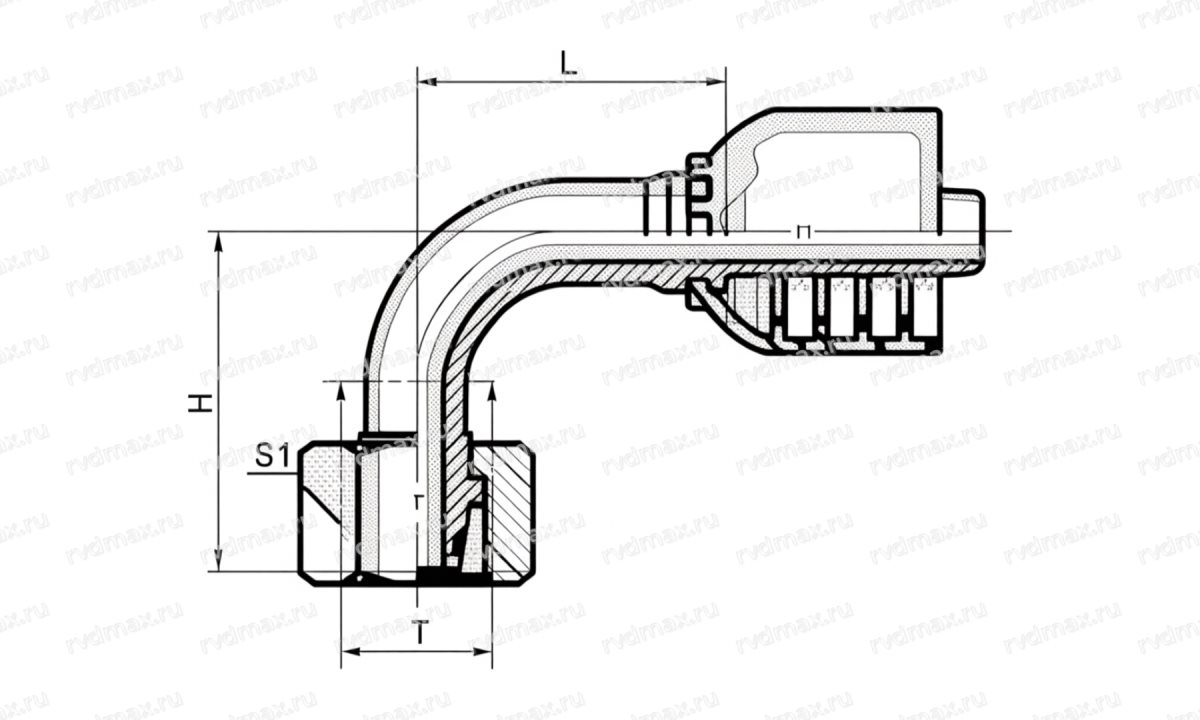

• Размер под ключ (S1): 24 мм - для удобства монтажа стандартным инструментом.
• Высота H: 42 мм, Длина L: 33 мм - важны при проектировании гидравлической линии в стесненных условиях.

Фитинг относится к “Тяжелой серии” Sannke, что говорит о повышенной прочности и долговечности конструкции. Он предназначен для работы с плетеными мягкими рукавами.

Преимущества и области применения

Угловой фитинг M20x1.5 под конус 24° от Sannke - это решение, которое обеспечивает надежность соединения в самых сложных условиях эксплуатации. Коническое уплотнение с O-ring исключает утечки рабочей жидкости даже при длительных нагрузках и перепадах температур.

Этот фитинг идеально подходит для гидравлики на спецтехнике, строительной и дорожной технике. Он обеспечивает стабильную работу гидравлической системы экскаваторов, погрузчиков, бульдозеров и другой техники, работающей в тяжелых условиях.

“Тяжелая серия” Sannke разработана для ответственных узлов, где требуется повышенная устойчивость к вибрациям, загрязнениям и высоким давлениям. Он обеспечивает снижение риска простоя техники из-за повреждения РВД. Фитинг предназначен для ремонта и замены изношенных или поврежденных компонентов гидравлической системы.

Метрическая резьба M20x1.5 широко распространена в импортной технике, что делает этот фитинг отличным выбором для владельцев техники европейского производства. Он подходит для систем с рабочим давлением до 35 МПа (зависит от типа шланга).

Этот угловой фитинг - выбор механиков и инженеров, которые ценят качество, надежность и долговечность гидравлических соединений. Он обеспечивает спокойствие при работе техники в самых сложных условиях.

Проверьте соответствие размеров резьбы и диаметра шланга перед установкой. После монтажа убедитесь в отсутствии утечек рабочей жидкости. Правильно подобранный и установленный фитинг Sannke обеспечит надежную работу гидравлической системы вашей техники долгие годы.
