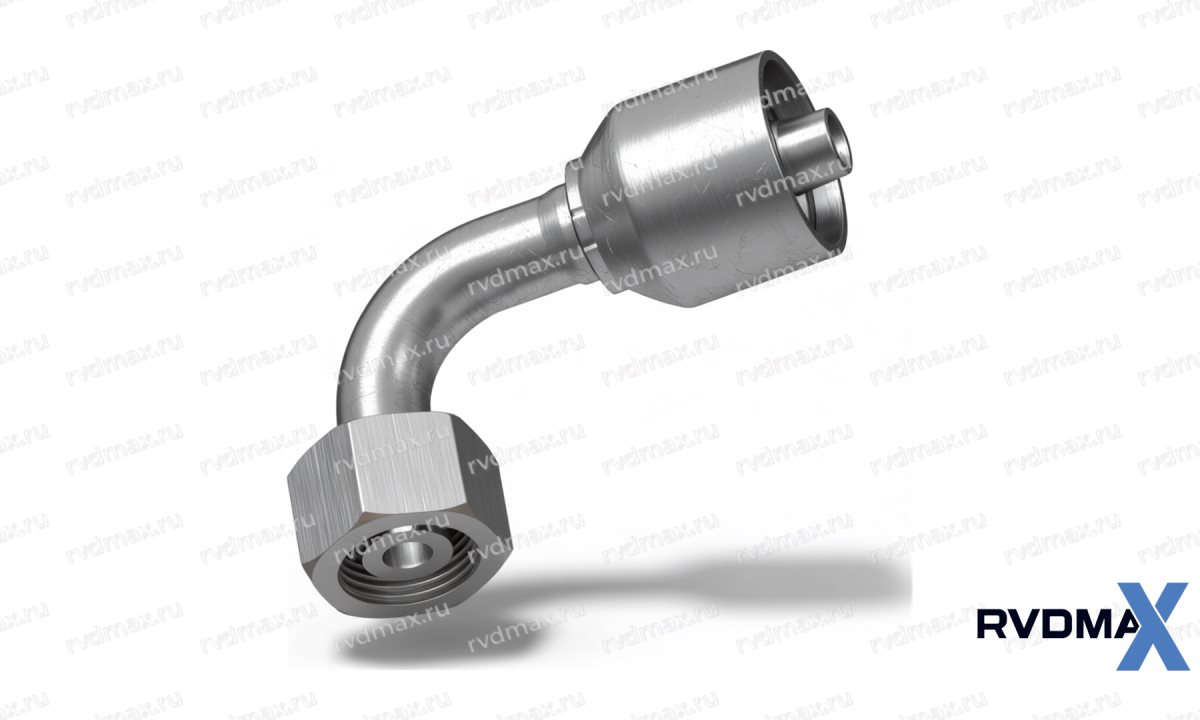

Metric Угловой фитинг 90° внутренний метрический M22x1.5 24° конус DN06

Угловой фитинг 90° с внутренней метрической резьбой M22x1.5 под конус 24° - это надежное решение для организации поворотов в гидравлических системах, где требуется герметичное и долговечное соединение. Профессионалы выбирают такие фитинги для сборки РВД повышенной ответственности, когда важна стабильность работы и исключение утечек.

Основные характеристики

Этот угловой фитинг Sannke относится к серии “Тяжелая серия”, что говорит о его способности выдерживать высокие нагрузки и вибрации. Диаметр шланга, для которого предназначен этот фитинг - 14 мм, а номинальный диаметр (DN) составляет 6. Размер DASH условно равен 06. Резьба выполнена по стандарту ISO 12151-2 и DIN 3865, что обеспечивает полную совместимость с гидравлическими компонентами европейского производства.

Фитинг имеет внутреннюю метрическую резьбу M22x1.5, что позволяет легко интегрировать его в существующие системы. Угол соединения - 90°, что удобно при монтаже в ограниченном пространстве. Уплотнение реализовано по принципу 24° конуса с дополнительным уплотнительным кольцом (O-ring), гарантирующим максимальную герметичность даже при перепадах температур и давления.

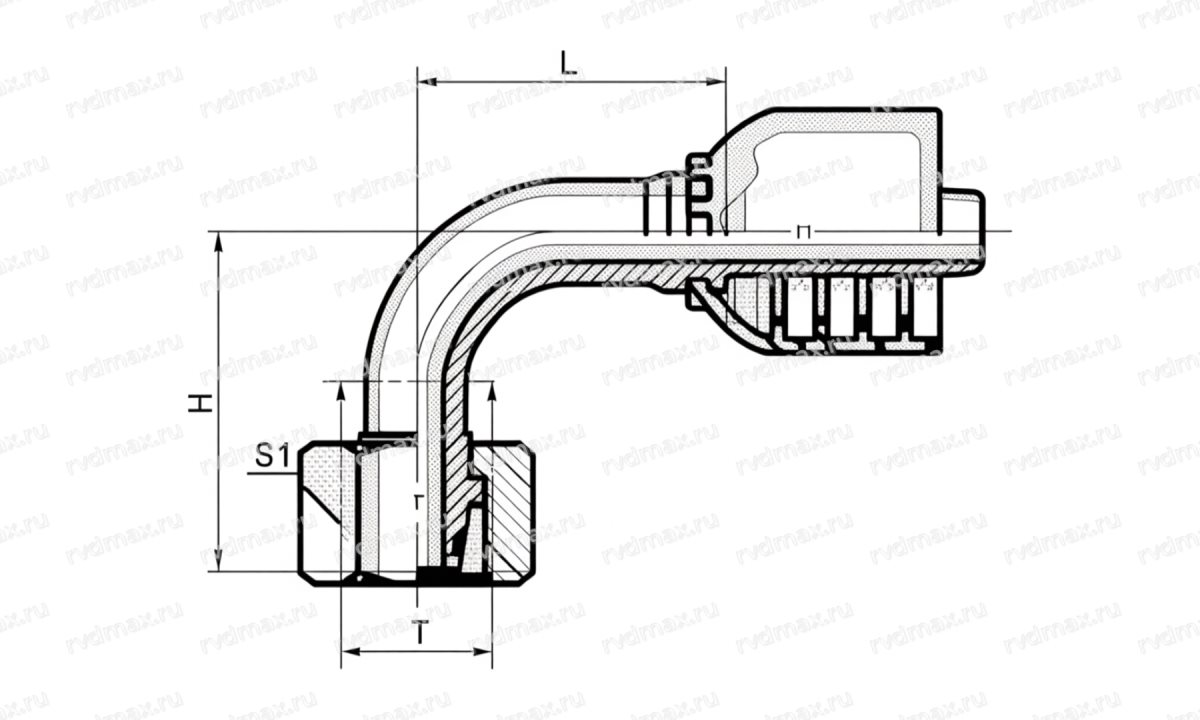

Габариты фитинга - высота H составляет 44 мм, длина L - 36.5 мм. Для подтяжки используется ключ размером S1 = 27 мм. Подходит для работы с плетеными мягкими рукавами. Модель фитинга - S20591-TRW от бренда Sannke.

Преимущества и области применения

Угловой фитинг M22x1.5, выполненный под 24° конус с O-ring, обеспечивает исключительную герметичность соединения, что критически важно для гидравлики спецтехники, строительной техники и промышленного оборудования. Использование данного фитинга позволяет избежать простоев из-за утечек масла, особенно в условиях высокой вибрации и загрязненности.

Фитинг “Тяжелая серия” Sannke предназначен для работы с системами высокого давления, где требуется повышенная надежность соединения. Он идеально подходит для ремонта и замены поврежденных элементов гидравлических линий, а также при модернизации оборудования. Размер DASH 06 соответствует диаметру шланга 14 мм, что делает его оптимальным выбором для большинства стандартных гидравлических рукавов.

Этот фитинг с углом 90° особенно удобен в тех случаях, когда необходимо организовать поворот гидравлической линии в ограниченном пространстве. Например, при сборке гидросистем экскаваторов, погрузчиков или другой строительной техники. Он обеспечивает стабильную работу системы даже при больших нагрузках и перепадах температур.

Благодаря стандарту ISO 12151-2 и DIN 3865 фитинг легко интегрируется в гидравлические системы различных производителей, что упрощает процесс ремонта и замены. Выбор фитинга Sannke - это выбор спокойствия, уверенности в надежности соединения и долговечной работы вашей техники.

Этот фитинг - продуманное решение для профессионалов. Убедитесь сами: все размеры соответствуют заявленным, резьба нарезана четко, а уплотнительное кольцо обеспечивает мгновенную герметичность после установки. Он встает в систему и работает, как часы.
