BSP Угловой фитинг 90° BSP G3/8" внутренняя резьба 60° конус DN05

Угловой фитинг 90° Sannke - это надежное решение для организации поворотов в гидравлических системах. Он обеспечивает герметичное соединение шлангов высокого давления, исключая утечки рабочей жидкости даже при высоких нагрузках и вибрации. Профессионалы выбирают такие фитинги за точность геометрии резьбы, стабильную работу и долговечность - особенно критичные факторы в условиях строительной техники и промышленного оборудования.

Основные характеристики

Данный угловой фитинг S22691-06-05RW имеет внутреннюю цилиндрическую резьбу BSP G3/8". Это распространенный стандарт, обеспечивающий совместимость с большинством гидравлических компонентов. Номинальный диаметр (DN) составляет 8, что соответствует размеру DASH 05. Фитинг изготовлен в соответствии со стандартом ISO 8434-1 - это гарантия соответствия требованиям безопасности и надежности.

Важно понимать: резьба G3/8" имеет шаг 19 нитей на дюйм, что необходимо учитывать при подборе контргайки или других соединительных элементов. Размер под ключ S1 - 22 мм, это позволит быстро и удобно произвести монтаж и демонтаж фитинга с помощью стандартного инструмента.

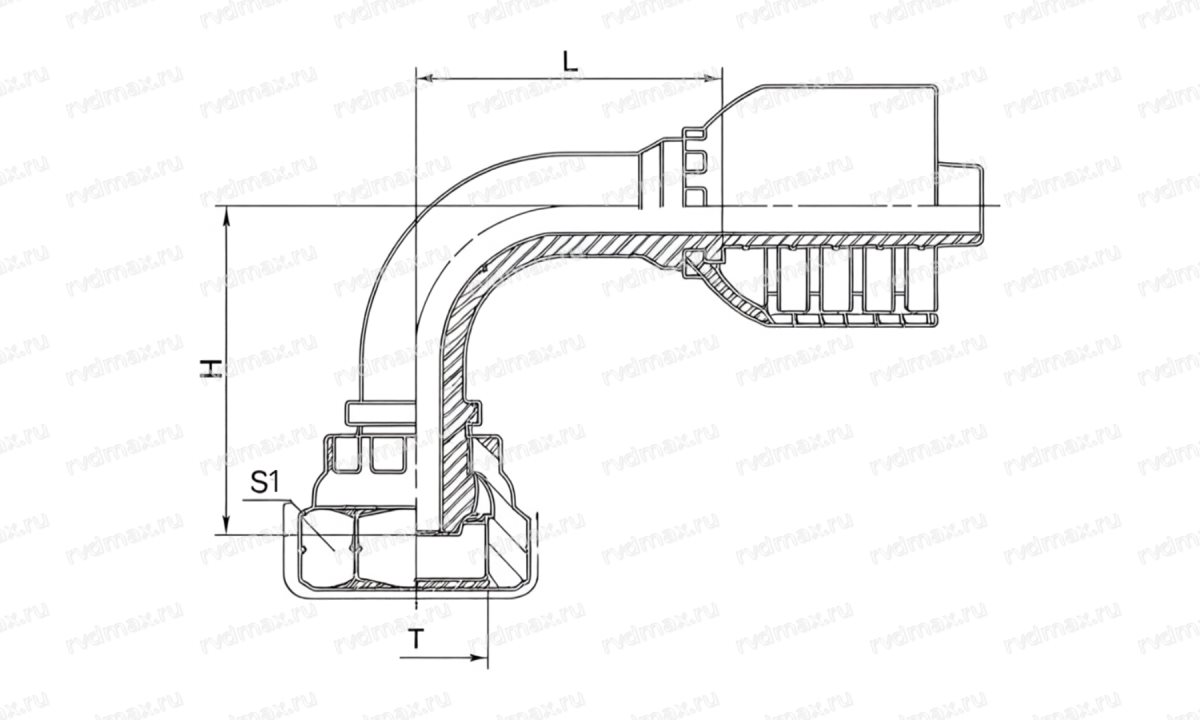

Высота H фитинга составляет 39 мм, а длина L - 33 мм. Эти габариты следует учитывать при проектировании гидравлических узлов в условиях ограниченного пространства. Фитинг предназначен для работы с плетеными мягкими рукавами и обеспечивает надежное уплотнение благодаря конусному углу в 60°. Тип резьбы - внутренняя цилиндрическая BSP, что позволяет создавать соединения без зазоров и протечек.

Бренд Sannke известен своим вниманием к качеству материалов и точности изготовления. Модель S22691-RW специально разработана для обеспечения максимальной надежности в тяжелых условиях эксплуатации.

Преимущества и области применения

Угловой фитинг 90° с внутренним конусным уплотнением 60° - это оптимальное решение, когда требуется изменить направление гидравлической магистрали под прямым углом. Конусное соединение обеспечивает плотное прилегание и исключает протечки даже при значительных колебаниях давления в системе.

Преимущества именно этого фитинга:

• Надежность соединения: конусная резьба 60° гарантирует герметичность, что критично для гидравлики.
• Совместимость: стандарт BSP G3/8" широко распространен и обеспечивает легкость интеграции в существующие системы.
• Удобство монтажа: размер под ключ S1 - 22 мм позволяет быстро произвести сборку.

Этот фитинг идеально подходит для ремонта и замены поврежденных элементов гидравлических систем спецтехники, строительного оборудования, а также в качестве компонента при модернизации гидравлической аппаратуры. Он способен выдерживать высокие рабочие давления и вибрационные нагрузки.

Кому подойдет:

• Механикам сервисных центров, занимающимся ремонтом гидравлических систем.
• Главным инженерам предприятий, ответственным за надежность оборудования.
• Прорабам строительных площадок, где важна бесперебойная работа техники.

Рабочие сценарии:

• Замена изношенных фитингов в гидравлических цилиндрах и насосах.
• Создание новых гидравлических магистралей при модернизации оборудования.
• Ремонт поврежденных участков шлангов высокого давления.

Использование данного фитинга позволяет существенно снизить риск простоя техники из-за утечек рабочей жидкости, обеспечивает стабильную работу системы и продлевает срок службы гидравлического оборудования.

Выбирая угловой фитинг 90° Sannke с конусным уплотнением, вы получаете надежный компонент, который обеспечит герметичное соединение в вашей гидравлической системе. Уверенная работа без утечек и простоев - вот что гарантирует этот фитинг. Подберите необходимые контргайки и рукава нужного диаметра - и приступайте к работе.
