JIC Угловой фитинг 45° JIC 7/16"-20 UNF внутренняя резьба DN04 74° конус

Угловой фитинг JIC 45° - это надежное соединение в гидравлических системах, где требуется компактность и точность угла поворота. Этот компонент незаменим при сборке и обслуживании РВД для спецтехники, обеспечивая герметичность даже в условиях повышенных нагрузок и вибрации. Профессионалы выбирают фитинги JIC Sannke за их стабильность характеристик и соответствие стандартам SAE.

Основные характеристики

Данный угловой фитинг имеет диаметр 6 мм под шланг, что соответствует размеру DASH 04. Резьба 7/16"-20 UNF внутренняя обеспечивает совместимость с широким спектром гидравлического оборудования. Угол изгиба в 45° позволяет оптимизировать трассировку РВД в стесненных условиях, а конусное уплотнение под углом 74° гарантирует исключительную герметичность соединения. Фитинг соответствует стандарту SAE J514, что подтверждает его качество и надежность.

Технические параметры:


• Артикул: S26741-04-04RW

• Диаметр шланга: 6 мм

• Резьба: 7/16"-20 UNF внутренняя

• Номинальный диаметр (DN): 6

• Размер DASH: 04

• Стандарт: SAE J514

• Модель: S26741-RW

• Бренд: Sannke

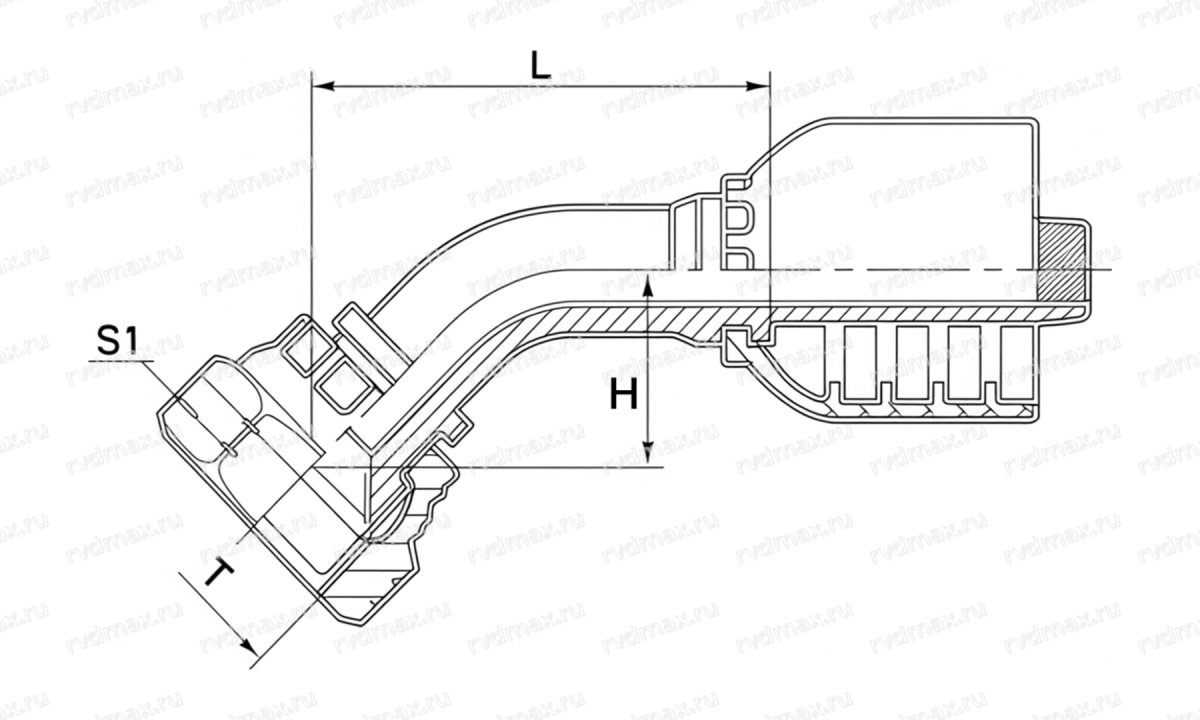

• Высота (H): 15.4 мм

• Длина (L): 39 мм

• Размер под ключ (S1): 14 мм

• Тип резьбы: Внутренняя UNF

• Угол изгиба: 45°

• Угол конуса: 74°

Фитинг изготовлен из высококачественных материалов, что обеспечивает его устойчивость к агрессивным средам и механическим повреждениям. Внутренняя резьба UNF гарантирует надежную фиксацию и исключает самооткручивание в процессе эксплуатации. Размер под ключ 14 мм упрощает монтаж и демонтаж компонента.

Преимущества и области применения

Угловой фитинг JIC 45° с размером DASH 04 идеально подходит для гидравлических систем небольшой производительности, где важна компактность и точность соединения. Использование данного фитинга предотвращает утечки рабочей жидкости, что особенно критично в условиях повышенных нагрузок и вибрации, характерных для строительной техники и промышленного оборудования.

Области применения:


• Ремонт и замена гидравлических линий в экскаваторах, погрузчителях, бульдозерах.

• Сборка РВД для сельскохозяйственной техники (тракторы, комбайны).

• Модернизация гидравлических систем в станках и прессах.

• Создание компактных гидравлических узлов в мобильной технике.

Фитинг Sannke обеспечивает стабильную работу системы за счет точного соответствия размеров и углу конуса уплотнения. Это снижает риск простоя техники из-за утечек или повреждений соединений. Угол 45° позволяет удобно обходить препятствия, не перегибая шланг и не создавая дополнительных нагрузок на РВД. Этот фитинг - оптимальное решение для ответственных узлов гидравлики, где требуется высокая надежность и долговечность.

Фитинги JIC от Sannke выбирают механики, которые ценят качество сборки и уверенность в каждом соединении. Они подходят для тех, кто не готов мириться с простоями из-за ненадежных компонентов и стремится к максимальной эффективности работы техники.

Правильно подобранный фитинг JIC 45° - это гарантия герметичности и стабильности вашей гидравлической системы. После установки вы можете быть уверены, что соединение прочно держит давление и не подведет в самый ответственный момент. Это то, что нужно для бесперебойной работы техники.
