JIC Фитинг JIC 90° внутренний 3/4-16 UNF DN08 для трубы 13мм

Фитинг JIC 90° - это надежный элемент гидравлической системы, обеспечивающий герметичное соединение оплетенных рукавов под углом. Он незаменим при монтаже и ремонте гидравлических линий в условиях повышенных нагрузок и вибраций. Профессионалы выбирают фитинги JIC за их точность размеров, совместимость с широким спектром компонентов и уверенность в стабильной работе всей системы.

Основные характеристики

Данный фитинг имеет внутреннюю резьбу 3/4-16 UNF, что соответствует стандартному размеру для многих гидравлических узлов. Подключение трубы осуществляется через конусное уплотнение под углом 90°, обеспечивая надежную герметичность даже при высоких давлениях. Номинальный диаметр DN08 и размер DASH 08 указывают на совместимость с рукавами внутреннего диаметра 13 мм - это распространенный размер, часто используемый для гидравлики в различных областях техники.

Фитинг S26741-08-08 производства Sannke соответствует стандартам SAE J514 и ISO 8434-2. Это говорит о строгом контроле качества на всех этапах производства, а также гарантирует взаимозаменяемость с компонентами других производителей, что важно при ремонте и замене элементов гидравлических систем.

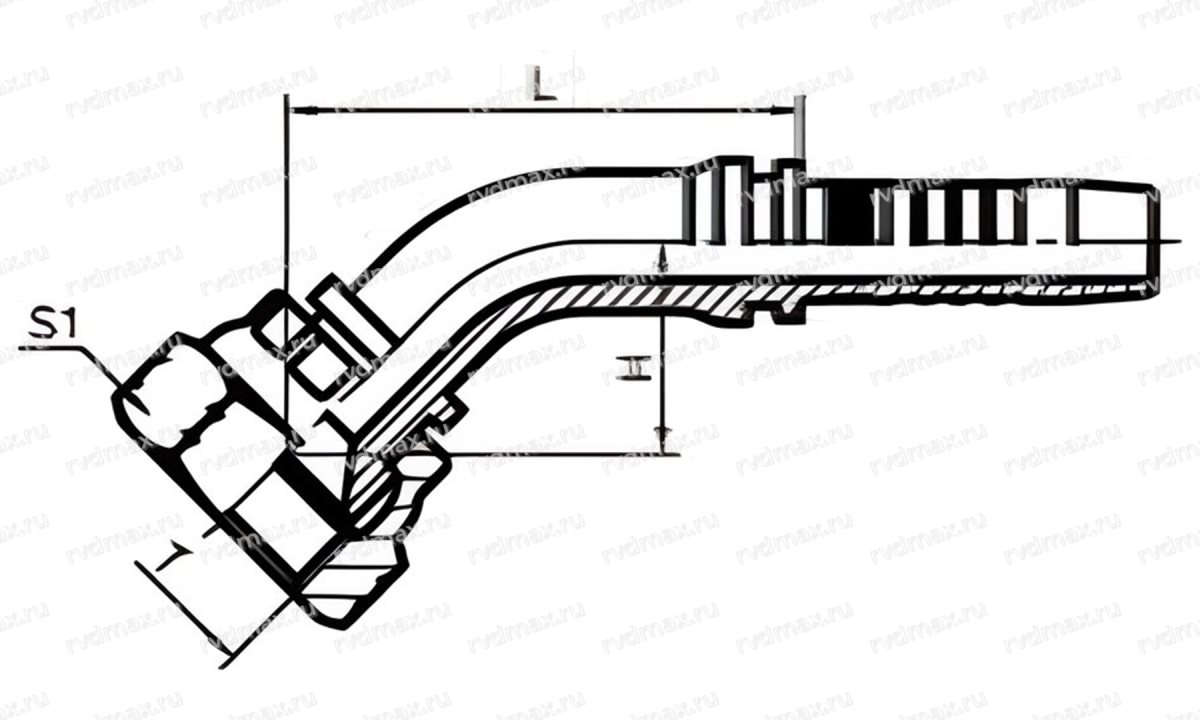

Геометрические размеры фитинга - высота H 23.7 мм и длина L 56 мм - позволяют использовать его в ограниченном пространстве без риска перекоса или повреждения других компонентов. Размер под ключ S1 составляет 24 мм, что обеспечивает удобство монтажа и демонтажа с помощью стандартного инструмента.

Важно отметить, что данный фитинг предназначен для оплетенных рукавов, которые отличаются повышенной прочностью и устойчивостью к высоким давлениям. 37° конусное уплотнение гарантирует исключение протечек даже в самых тяжелых условиях эксплуатации.

Преимущества и области применения

Использование фитинга JIC 90° с внутренним соединением позволяет создавать гидравлические линии оптимальной конфигурации, обеспечивая минимальные потери давления и максимальную эффективность работы системы. Угол в 90° упрощает прокладку трубопроводов в стесненных условиях, где использование прямых соединений невозможно или нецелесообразно.

Надежное конусное уплотнение исключает риск течей масла и обеспечивает стабильную работу гидравлической системы даже при значительных вибрациях и ударных нагрузках. Это особенно важно для спецтехники, работающей в тяжелых условиях стройки или на пересеченной местности.

Этот фитинг идеально подходит для владельцев техники, главных инженеров и прорабов, которые ценят надежность и долговечность гидравлических компонентов. Он предназначен для ремонта и замены изношенных деталей, а также для модернизации существующих систем с целью повышения их эффективности и безопасности.

Фитинг JIC 90° 3/4-16 UNF DN08 можно использовать в гидравлических системах экскаваторов, погрузчиков, бульдозеров, комбайнов, прессов, станков и другого оборудования. Он обеспечивает надежную работу в широком диапазоне температур и давлений.

Выбор данного фитинга - это выбор спокойствия и уверенности в бесперебойной работе вашей техники. Отсутствие течей, стабильная работа под нагрузкой и снижение риска простоя делают его незаменимым компонентом для ответственных узлов гидравлических систем.

Получив этот фитинг, вы сможете быстро и качественно выполнить ремонт или замену поврежденного элемента гидравлической линии. Точное соответствие размеров и стандартов гарантирует надежную установку и долгий срок службы. Шланг высокого давления будет подсоединен быстро и герметично.
