JIC Фитинг JIC 90° внутренний 7/8-14 UNF DN10 для трубы 16мм

Фитинг JIC 90° внутреннего типа - это надежное звено в гидравлической цепи, предназначенное для соединения оплетенных рукавов высокого давления. Он обеспечивает герметичность и стабильность работы системы при высоких нагрузках и вибрациях. Профессионалы выбирают такие фитинги для ремонта и замены компонентов гидравлики спецтехники, где важна безотказность и долговечность.

Основные характеристики

Фитинг Sannke JIC 90° под внутреннюю резьбу 7/8-14 UNF рассчитан на работу с трубами диаметром 16 мм (Dash 10, DN16). Соединение по стандарту SAE J514 и ISO 8434-2 гарантирует совместимость с рукавами и оборудованием ведущих производителей. Модель S26741 выполнена из высокопрочной стали, что обеспечивает устойчивость к агрессивным средам и механическим повреждениям.

Ключевые параметры:


• Резьба: 7/8"X14 UNF - распространенный размер резьбы для гидравлических систем, обеспечивает надежную фиксацию.

• Угол изгиба: 90° - позволяет удобно разводить магистрали и оптимизировать пространство в условиях ограниченного доступа.

• Тип уплотнения: 37° конусное - создает герметичное соединение, исключая утечки рабочей жидкости даже при высоких давлениях.

• Диаметр шланга: 16 мм (Dash 10) - подходит для гидравлических рукавов среднего сечения, часто используемых на строительной и дорожной технике.

• Номинальный диаметр (DN): 16 - определяет пропускную способность фитинга, соответствующую типовому размеру шланга.

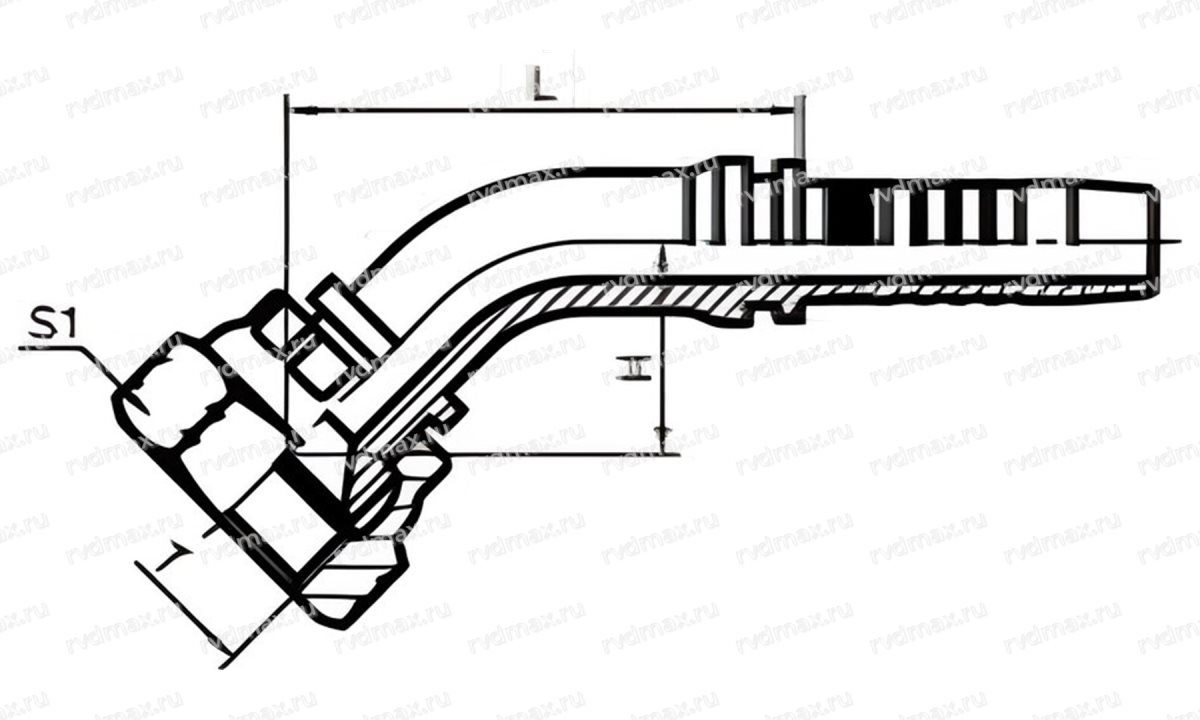

• Высота H: 25.3 мм - габаритный параметр, важный при монтаже в стесненных условиях.

• Длина L: 64.5 мм - определяет общую длину фитинга, учитывается при проектировании гидравлических узлов.

• Размер под ключ S1: 27 мм - стандартный размер для удобного монтажа и демонтажа с помощью накидного ключа.

Фитинг предназначен исключительно для работы с оплетенными рукавами высокого давления, что исключает его использование в пневматических системах или соединениях из других материалов.

Преимущества и области применения

Этот фитинг JIC 90° внутреннего типа - оптимальное решение для создания надежных гидравлических соединений в условиях интенсивной эксплуатации. Угол 90° значительно упрощает монтаж в труднодоступных местах, а внутренняя резьба обеспечивает удобство подключения к различным компонентам системы.

Для чего он нужен:


• Ремонт и замена гидравлических рукавов: позволяет быстро восстановить работоспособность техники после повреждений.

• Модернизация гидравлических систем: обеспечивает возможность создания новых конфигураций магистралей с учетом специфики задачи.

• Создание герметичных соединений: 37° конусное уплотнение исключает утечки рабочей жидкости, предотвращая потери давления и загрязнение окружающей среды.

Кому подойдет:


• Механикам спецтехники: для оперативного ремонта гидравлических систем экскаваторов, погрузчиков, бульдозеров и другой техники.

• Главным инженерам строительных компаний: для обеспечения надежной работы оборудования на объектах различной сложности.

• Прорабам: для контроля качества монтажа и эксплуатации гидравлических систем на стройплощадке.

Фитинг Sannke JIC 90° особенно актуален в сезон интенсивных строительных работ, когда время простоя техники критически важно. Он обеспечивает стабильную работу гидравлической системы даже при высоких нагрузках и загрязнении рабочей жидкости. Отсутствие течей гарантирует безопасность эксплуатации и снижает риск аварийных ситуаций.

Этот фитинг - выбор тех, кто ценит надежность, долговечность и спокойствие за работоспособность гидравлической системы спецтехники. Он предназначен для ответственных узлов, где важна безотказная работа в любых условиях.

После установки этого фитинга вы можете быть уверены - соединение встало плотно, работает стабильно и не подведет вас в самый ответственный момент. Это то, что нужно для гидравлики вашей техники.
