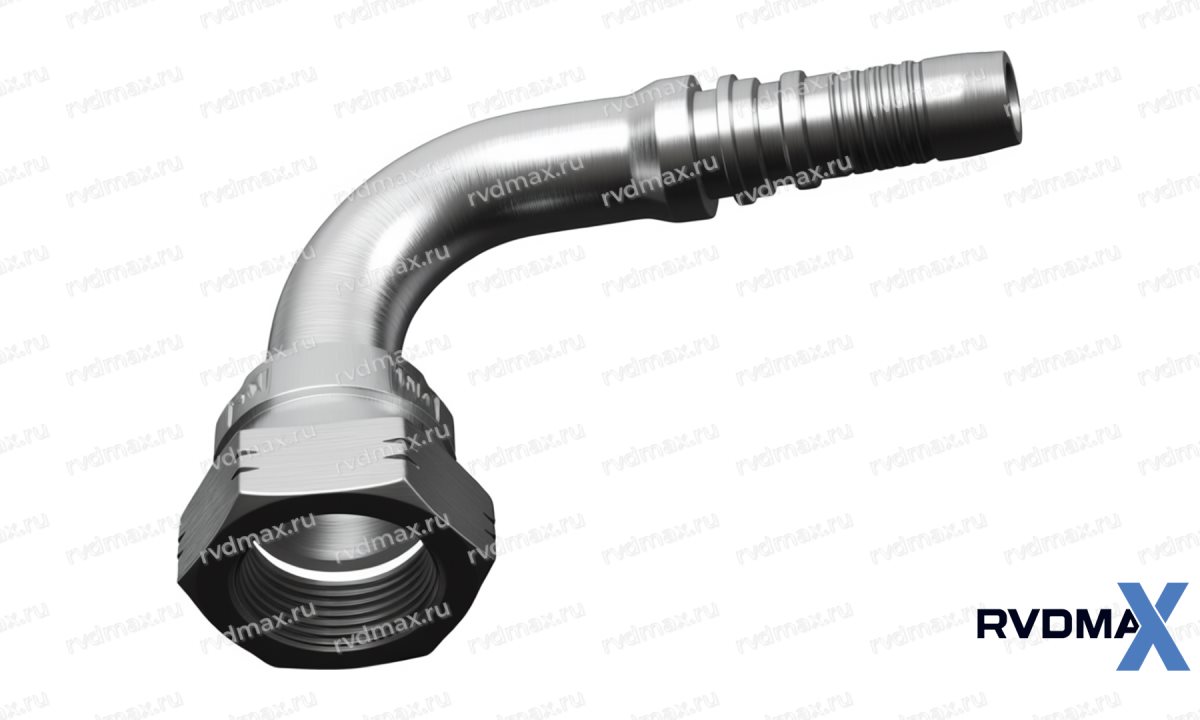

JIC Фитинг 90° угол внутренняя JIC резьба 1-7/8" 74° конус DN24

Фитинг угловой 90° с внутренней резьбой JIC - это надежное звено в гидравлической системе, обеспечивающее герметичное соединение магистралей. Используется для сборки рукавов высокого давления (РВД) и подключения компонентов гидравлики в условиях повышенных нагрузок и вибраций. Профессионалы выбирают такие фитинги за уверенность в стабильной работе и долговечность соединения.

Основные характеристики

Этот угловой фитинг Sannke модели S26793 предназначен для работы с гидравлическими системами, где требуется соединение под углом 90°. Ключевой параметр - размер резьбы 1-7/8" x 12 дюймов. Это соответствует номинальному диаметру DN38 и размеру DASH 24. Фитинг выполнен по стандарту SAE J514, что гарантирует его взаимозаменяемость с другими компонентами гидравлики, соответствующими данному стандарту.

Важно: резьба внутренняя JIC - это коническая резьба 74°, обеспечивающая максимальную герметичность при правильной сборке. Угол конуса в 74° обеспечивает надежное уплотнение даже при воздействии вибраций и перепадов давления.

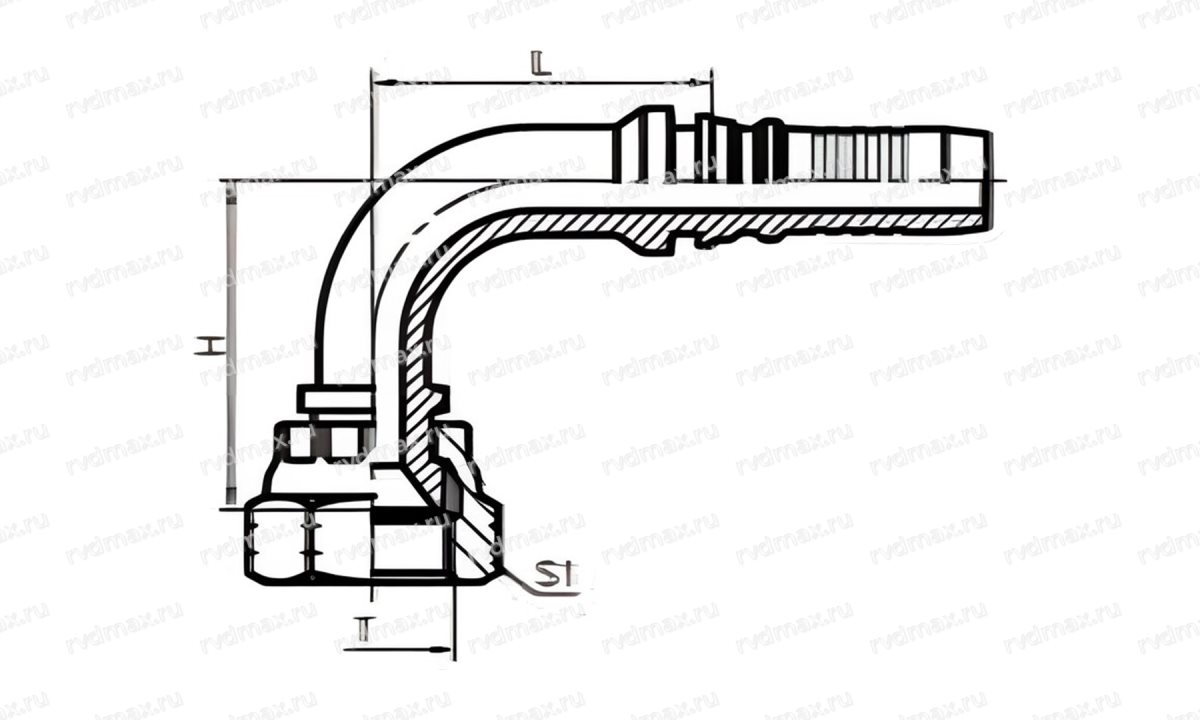

Фитинг имеет высоту H - 101 мм, длину L - 124.2 мм. Для подтяжки фитинга потребуется ключ размером S1 - 55 мм. Материал изготовления не указан в данных, но Sannke известна использованием высокопрочных сталей для обеспечения долговечности и устойчивости к коррозии. Подходит для гидравлики работающей с минеральными маслами, синтетическими жидкостями и другими совместимыми средами. При выборе учитывайте рабочее давление системы - фитинг рассчитан на высокие нагрузки.

Преимущества и области применения

Фитинг S26793-24-24 обеспечивает создание надежного углового соединения в гидравлических системах спецтехники, строительной техники и промышленного оборудования. Угол 90° позволяет оптимизировать трассировку магистралей, избегая излишних перегибов шлангов высокого давления и снижая риск их повреждения.

Преимущества:


• Герметичность: коническая резьба 74° гарантирует отсутствие течей даже при больших нагрузках.

• Прочность: соответствие стандарту SAE J514 обеспечивает надежность и долговечность соединения для гидравлики.

• Удобство монтажа: внутренняя резьба позволяет быстро и просто подключать компоненты системы, особенно при ремонте и замене изношенных фитингов.

Этот фитинг идеально подходит для использования в гидросистемах экскаваторов, погрузчиков, бульдозеров, комбайнов и другого оборудования, работающего в тяжелых условиях. Он незаменим при ремонте гидравлики, замене поврежденных элементов РВД или модернизации существующих систем.

Если вам требуется надежное соединение под углом в системе высокого давления, где важна стабильная работа и отсутствие простоев - этот фитинг Sannke станет оптимальным решением. Он предотвратит утечки масла, обеспечит бесперебойную работу оборудования и снизит затраты на техническое обслуживание.

Правильно подобранный размер DASH 24 и внутренняя JIC резьба гарантируют плотное прилегание и надежную фиксацию. После установки вы можете быть уверены, что соединение выдержит высокие нагрузки и не подведет в ответственный момент.
