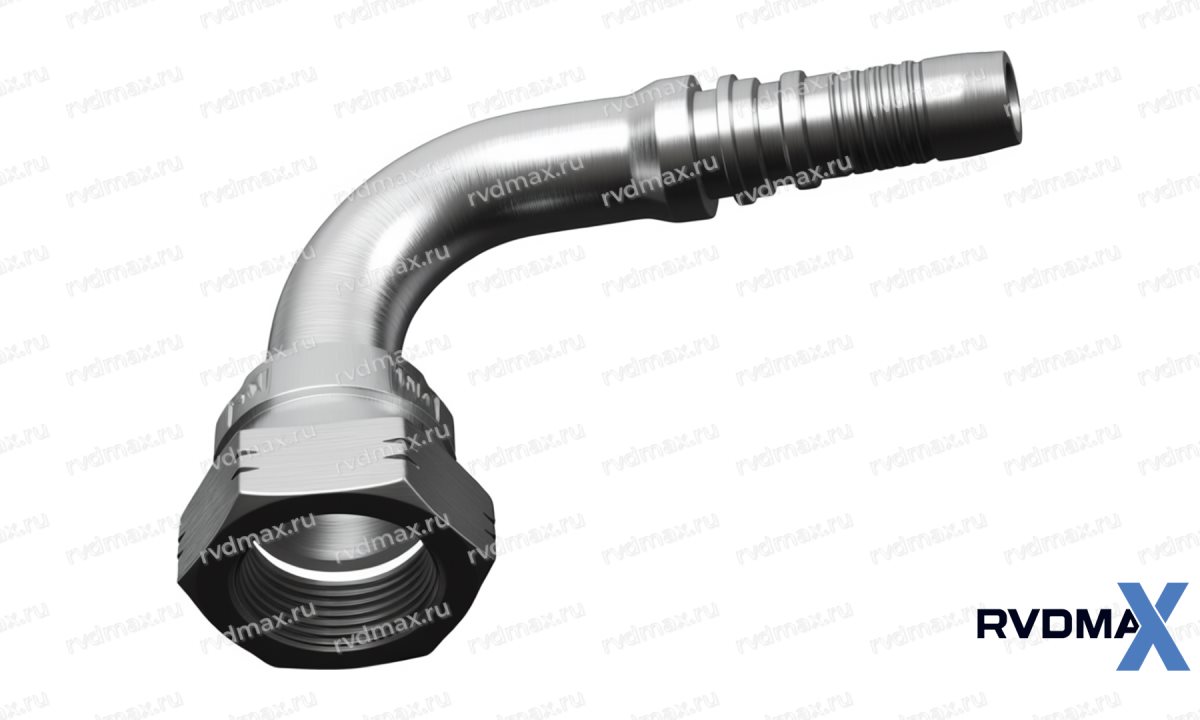

JIC Фитинг 90° угол внутренняя JIC резьба 2-1/2" 74° конус DN32

Угловой фитинг 90° с внутренней JIC резьбой - это надежное соединение в гидравлических системах, которое обеспечивает герметичность и стабильную работу под высоким давлением. Он незаменим при сборке и ремонте РВД для спецтехники, где требуется изменение направления магистрали без потери производительности. Профессионалы выбирают такие фитинги за точность исполнения, соответствие стандартам SAE J514 и долговечность в сложных рабочих условиях.

Основные характеристики

Данный фитинг Sannke модель S26793 выполнен под внутреннюю JIC резьбу 2-1/2" с углом 90°. Это означает, что соединение обеспечивает поворот гидравлической магистрали на четверть оборота. Номинальный диаметр составляет DN50 (размер DASH - 32), что соответствует пропускной способности, необходимой для большинства гидравлических систем средней и высокой мощности.

Резьба имеет размер 2-1/2"X12 UNC, обеспечивая надежную фиксацию и герметичность соединения. Тип уплотнения - 74° конусное, что гарантирует исключение протечек даже при значительных нагрузках и вибрациях. Угол конуса составляет именно 74 градуса, что является ключевым параметром для совместимости с соответствующими штуцерами и адаптерами, обеспечивая плотное прилегание и отсутствие утечек масла.

Фитинг соответствует стандарту SAE J514 - это международный стандарт, определяющий требования к размерам, материалам и прочности гидравлических фитингов. Высота H составляет 121.3 мм, а длина L - 150.3 мм, что необходимо учитывать при проектировании компоновки гидравлической системы. Размер под ключ S1 равен 75 мм, что облегчает монтаж и демонтаж фитинга в полевых условиях.

Важно: Внутренняя JIC резьба требует использования соответствующих уплотнительных колец или герметизирующих паст для обеспечения максимальной герметичности. Убедитесь, что резьба на штуцерах и адаптерах чиста и не имеет повреждений перед установкой фитинга.

Преимущества и области применения

Угловой фитинг 90° с внутренней JIC резьбой DN32 (размер DASH - 32) обеспечивает оптимальное решение для поворота гидравлических магистралей в системах, где требуется высокая надежность и герметичность. Использование угла 90° позволяет избежать изгиба шлангов под острым углом, что снижает риск их повреждения и повышает срок службы всей РВД.

Этот фитинг особенно полезен при ремонте и замене гидравлических линий в строительной технике - экскаваторах, погрузчиках, бульдозерах. Он предотвращает течи масла, которые могут привести к снижению производительности или полной остановке работы машины, особенно критично в сезон интенсивных работ. Благодаря стандарту SAE J514 вы можете быть уверены в совместимости с гидравлическими компонентами различных производителей.

Фитинг Sannke подходит для механиков и инженеров, занимающихся сборкой и обслуживанием гидравлического оборудования средней и высокой мощности. Он идеально подходит для создания разветвлений магистралей, соединения насосов, клапанов и цилиндров в системах, работающих под высоким давлением (до 600 бар в зависимости от материала шланга).

Этот фитинг станет отличным решением для модернизации гидравлических систем спецтехники, когда необходимо изменить конфигурацию магистралей или добавить новые элементы. Он обеспечивает стабильную работу оборудования даже в самых тяжелых условиях эксплуатации - при высоких и низких температурах, вибрациях, загрязнениях.

Надежное соединение с 74° конусным уплотнением исключает утечки масла, что снижает риск простоя техники из-за необходимости дозаправки гидравлической жидкости или устранения последствий аварийных ситуаций. Фитинг изготовлен из высококачественных материалов, устойчивых к коррозии и механическим повреждениям, что гарантирует его долговечность и безотказную работу.

Правильно подобранный фитинг - это залог стабильной работы гидравлической системы вашей техники. Угловой фитинг 90° с внутренней JIC резьбой DN32 от Sannke обеспечивает надежное, герметичное и долговечное соединение, которое выдержит любые нагрузки. После установки вы можете быть уверены - все встанет на свои места и будет работать как часы.
