JIC Угловой фитинг 90° JIC 37° конус труба 10мм DN05

Угловой фитинг 90° JIC - надежное звено в гидравлической цепи, обеспечивающее герметичное соединение труб и шлангов под прямым углом. Этот компонент незаменим при сборке и обслуживании гидравлических систем спецтехники, строительного оборудования или стационарных установок, где требуется высокая надежность и устойчивость к нагрузкам.

Основные характеристики

Фитинг Sannke S50041-10L-05 выполнен по стандартам SAE J514 и ISO 8434-2, что гарантирует полную совместимость с гидравлическими компонентами ведущих производителей. Предназначен для соединения труб диаметром 10 мм (DN05) с резьбовым соединением типа JIC. Размер DASH - 05 соответствует внутреннему диаметру порта в 5/8 дюйма.

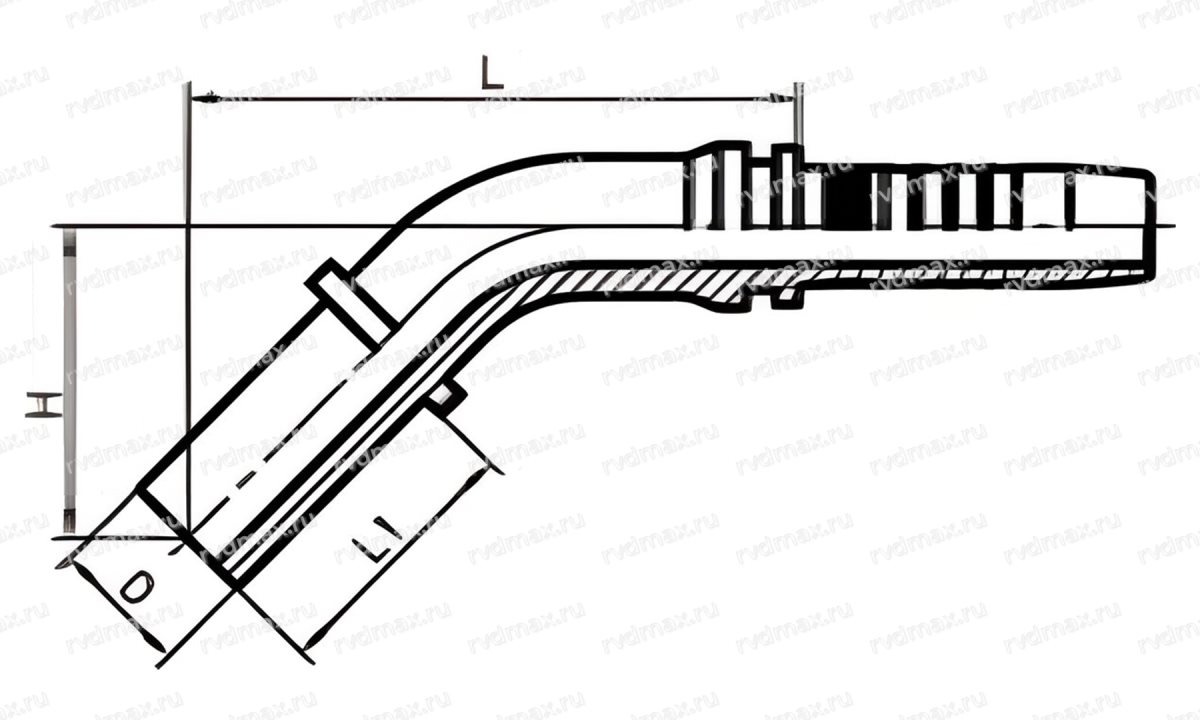

Корпус фитинга изготовлен из стали, обеспечивая высокую прочность и долговечность даже при работе с агрессивными средами и значительными колебаниями давления. 37° конусное уплотнение JIC гарантирует исключительную герметичность соединения без использования дополнительных уплотнительных материалов - только плотное прилегание обработанных поверхностей. Высота фитинга (H) составляет 30.5 мм, а общая длина (L) - 54 мм, длина от основания угла до торца резьбы (L1) - 23мм, что необходимо учитывать при проектировании гидравлических схем.

Внутренний диаметр фитинга D равен 10 мм, что соответствует наружному диаметру используемой трубы. Модель S50041 - это угловой переходник труба-штуцер с углом изгиба в 90 градусов. Важно: данный фитинг предназначен для работы с гидравлическими системами высокого давления и не рекомендуется использовать его в пневматических цепях или с несмешивающимися жидкостями.

Преимущества и области применения

Угловой фитинг JIC 90° Sannke - это оптимальное решение для создания разветвлений гидравлических магистралей, где требуется компактность и надежность соединения. Использование стального корпуса обеспечивает устойчивость к вибрациям, ударам и температурным перепадам, характерным для эксплуатации спецтехники на строительных площадках или в сельском хозяйстве.

37° конусное соединение исключает протечки масла даже при длительной работе под высоким давлением. Это особенно важно для узлов, где утечка гидравлической жидкости может привести к снижению производительности оборудования или его поломке. Фитинг подходит для ремонта и замены изношенных компонентов в гидросистемах экскаваторов, погрузчиков, комбайнов, прессов и другого оборудования.

Этот фитинг идеально подойдет механикам, которые ценят точность и надежность соединений. Он обеспечит стабильную работу гидравлической системы, снизит риск простоя техники из-за утечек масла или повреждения уплотнительных элементов. Для гидравлики в условиях Московской области, где сезонные колебания температур значительны, этот фитинг станет надежным решением благодаря своей устойчивости к коррозии и деформациям.

Шланг высокого давления, подключенный через данный фитинг, будет работать без сбоев даже в самых тяжелых условиях эксплуатации. Использование стальных компонентов гарантирует долговечность и минимальное обслуживание гидравлической системы. Фитинг гидравлический Sannke - это выбор профессионалов, которым важна безотказная работа техники.

Подбирая данный угловой фитинг JIC 90°, вы получаете уверенность в надежности соединения и долговечности вашей гидравлической системы. Соответствие стандартам SAE и ISO гарантирует его совместимость с другими компонентами, а стальной корпус обеспечивает устойчивость к нагрузкам и агрессивным средам. После установки этот фитинг просто работает - без утечек и перебоев в работе.
