JIC Угловой фитинг 90° JIC 37° конус труба 12мм DN08

Угловой фитинг JIC 90° - это надежное звено в гидравлической цепи, предназначенное для соединения труб и шлангов под прямым углом. Он необходим при сборке или ремонте систем, где требуется компактность и герметичность соединения. Профессионалы выбирают такие фитинги за их точность изготовления и способность выдерживать высокие нагрузки, минимизируя риск утечек и простоев техники.

Основные характеристики

Данный угловой переходник Sannke модель S50041 выполнен по стандарту SAE J514 и ISO 8434-2. Это значит, что вы получаете компонент с гарантированной геометрией и параметрами резьбы, обеспечивающими полную совместимость с другой гидравлической арматурой. Фитинг предназначен для работы со стальными трубами диаметром 12 мм (наружный диаметр). Номинальный проход - DN08, что соответствует размеру DASH 8.

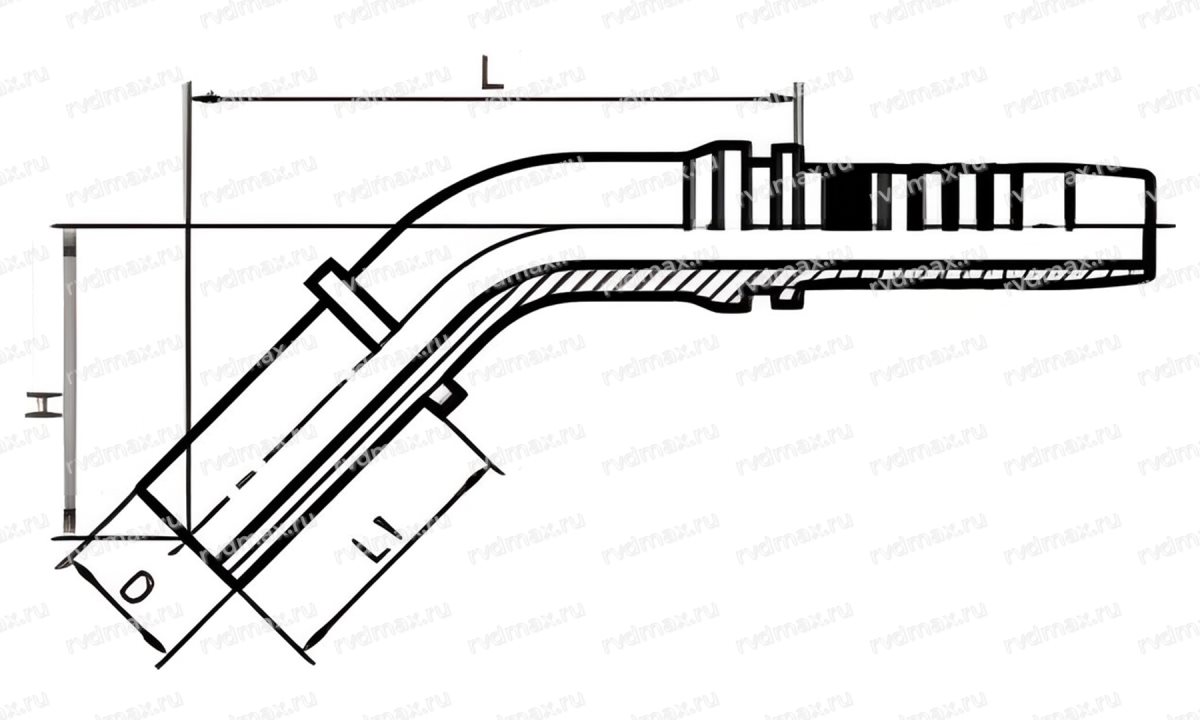

Соединение реализовано по типу JIC с 37° конусным уплотнением. Этот тип соединения известен своей высокой герметичностью и устойчивостью к вибрациям, характерным для работы спецтехники на строительных площадках или в карьерах. Высота фитинга (H) составляет 37 мм, общая длина (L) - 73 мм, а длина от торца до начала резьбы (L1) - 25 мм. Материал изготовления - сталь, что обеспечивает высокую прочность и стойкость к агрессивным средам.

Важно: Угол изгиба составляет ровно 90°, а угол конуса - 37°. Эти параметры критичны для правильной установки и обеспечения надежного уплотнения. Обратите внимание на соответствие диаметра шланга (12 мм) и размера DASH (08) при заказе.

Преимущества и области применения

Этот угловой фитинг JIC 90° обеспечивает создание герметичного соединения, способного выдерживать высокие рабочие давления в гидравлических системах. 37° конусная конструкция гарантирует плотное прилегание трубки к штуцеру, исключая возможность утечек даже при сильных вибрациях и нагрузках.

Для чего это нужно: Угловой переходник позволяет избежать перегибов шлангов и создания лишних напряжений в системе. Это особенно важно при установке в ограниченном пространстве, например, на экскаваторах, погрузчителях или компрессорах. Стальной материал фитинга обеспечивает долговечность даже при работе в тяжелых условиях - загрязненной среде, воздействии влаги и перепадах температур.

Кому подойдет: Этот фитинг идеально подходит для механиков спецтехники, инженеров по ремонту гидравлического оборудования и владельцев техники, которые самостоятельно обслуживают свои машины. Он будет незаменим при ремонте и замене поврежденных участков гидравлических линий, а также при модернизации существующих систем.

Типичные сценарии: Замена старых или поврежденных фитингов в гидросистемах экскаваторов, бульдозеров, автокранов. Сборка новых гидравлических линий при установке дополнительного оборудования (например, гидромолота). Создание компактных соединений в условиях ограниченного пространства.

Благодаря стандарту SAE J514 и ISO 8434-2 вы можете быть уверены в полной совместимости с другими компонентами гидравлической системы. Это снижает риски ошибок при сборке и обеспечивает стабильную работу оборудования, минимизируя вероятность простоев из-за утечек или поломок.

Выбирая угловой фитинг JIC 90° от Sannke, вы получаете надежный компонент, который обеспечит герметичность и долговечность вашего гидравлического соединения. Точное соответствие размеров и стандартов позволит вам быстро и качественно выполнить ремонт или сборку системы, а стальной материал гарантирует спокойствие при работе в сложных условиях.
