JIC Угловой фитинг 90° JIC 37° конус труба 18мм DN10

Угловой фитинг 90° JIC - это надежное звено в гидравлической цепи, обеспечивающее герметичное соединение труб и шлангов под прямым углом. Он необходим при создании разветвлений, обходе препятствий и формировании сложных конфигураций гидравлических линий. Профессионалы выбирают такие фитинги для ответственных узлов, где важна стабильность работы и исключение утечек.

Основные характеристики

Этот угловой переходник Sannke модели S50041 предназначен для соединения трубы диаметром 18 мм (наружный диаметр) со штуцером под гидравлический шланг с номинальным диаметром DN16 и размером DASH 10. Соответствует стандартам SAE J514 и ISO 8434-2, что гарантирует совместимость с большинством компонентов гидравлических систем. Фитинг имеет угловой угол изгиба в 90°, обеспечивая удобство монтажа в ограниченном пространстве.

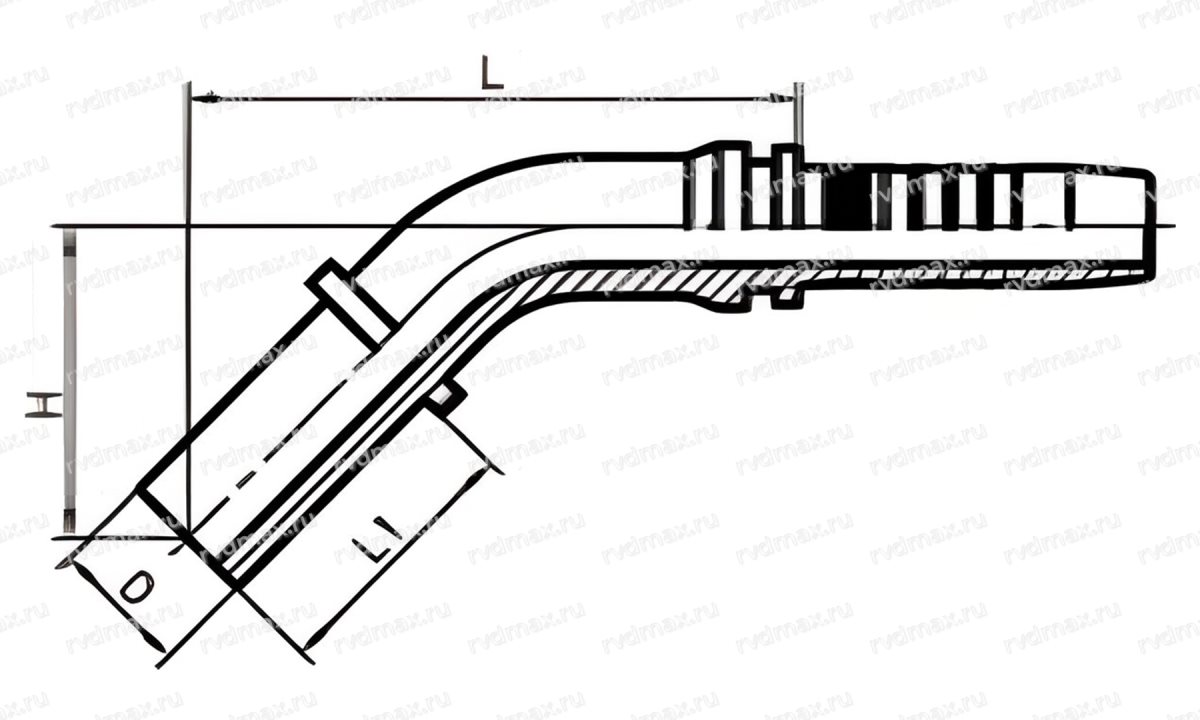

Тип соединения - труба-штуцер, а тип уплотнения - конусное JIC под углом 37°. Это решение обеспечивает высокую герметичность благодаря плотному прилеганию и самозатяжению при давлении в системе. Материал фитинга - сталь, что говорит о его прочности и долговечности. Габаритные размеры: высота H составляет 39.5 мм, длина L - 85 мм, а длина L1 - 26 мм. Диаметр D равен 18 мм.

Важно отметить соответствие стандартам SAE J514 и ISO 8434-2, что обеспечивает взаимозаменяемость с фитингами других производителей, придерживающихся тех же спецификаций. Стальной корпус гарантирует стойкость к вибрациям, ударам и агрессивным средам, типичным для работы гидравлики в полевых условиях.

Преимущества и области применения

Угловой фитинг JIC 90° с размером DASH 10 позволяет создавать компактные и надежные соединения в гидравлических системах. Использование стального корпуса и конусного уплотнения 37° исключает возможность протечек даже при высоких давлениях и значительных вибрационных нагрузках.

Этот фитинг идеально подходит для ремонта и замены поврежденных элементов гидравлики в строительной технике, сельскохозяйственном оборудовании или промышленном транспорте. Он незаменим при модернизации существующих систем, когда требуется изменить направление трубопровода или добавить новые компоненты.

Применение: для гидравлики спецтехники и оборудования, где требуется обеспечить стабильную работу под нагрузкой. Фитинг предотвращает снижение давления в системе, которое может привести к выходу из строя дорогостоящего оборудования. Он особенно важен в ответственных узлах, таких как гидроцилиндры, насосы и распределители.

Кому подойдет: механикам, инженерам-наладчикам, прорабам, владельцам техники, которые ценят надежность и долговечность гидравлического оборудования. Этот фитинг станет отличным решением для тех, кто занимается ремонтом и обслуживанием строительной техники (экскаваторы, погрузчики, бульдозеры), а также сельскохозяйственной техники (тракторы, комбайны).

Рабочие сценарии: замена вышедшего из строя фитинга при прорыве или повреждении резьбы; создание новых гидравлических линий при модернизации оборудования; ремонт гидросистем в условиях строительной площадки или сервисного центра.

Выбирая этот угловой фитинг, вы получаете гарантию герметичности, стабильной работы и длительного срока службы вашей гидравлической системы. Это спокойствие за сохранность оборудования и отсутствие простоев из-за утечек.

Подбор фитинга по размеру и стандарту - важный этап ремонта или модернизации гидравлики. Убедитесь, что параметры данного углового переходника JIC соответствуют требованиям вашей системы. После установки вы сможете оценить его надежность и удобство в работе - это тот случай, когда "встал и работает", без дополнительных доработок и подтяжек.
