JIC Угловой фитинг 90° JIC 37° конус труба 22мм DN12

Угловой фитинг JIC 90° - это надежное звено в гидравлической цепи, обеспечивающее герметичное соединение труб и шлангов под прямым углом. Он необходим при монтаже или ремонте гидравлических систем, где требуется компактное и прочное подключение элементов, особенно в условиях ограниченного пространства. Профессионалы выбирают такие фитинги за их точность изготовления, устойчивость к высоким давлениям и долговечность.

Основные характеристики

Данный угловой фитинг Sannke модели S50041 выполнен по стандартам SAE J514 и ISO 8434-2, что гарантирует его совместимость с гидравлическими компонентами ведущих производителей. Он предназначен для работы со стальными трубами наружным диаметром 22 мм (DN 19) и соответствует размеру DASH 12. Тип соединения - угловой переходник "труба-штуцер", обеспечивающий удобство монтажа и демонтажа.

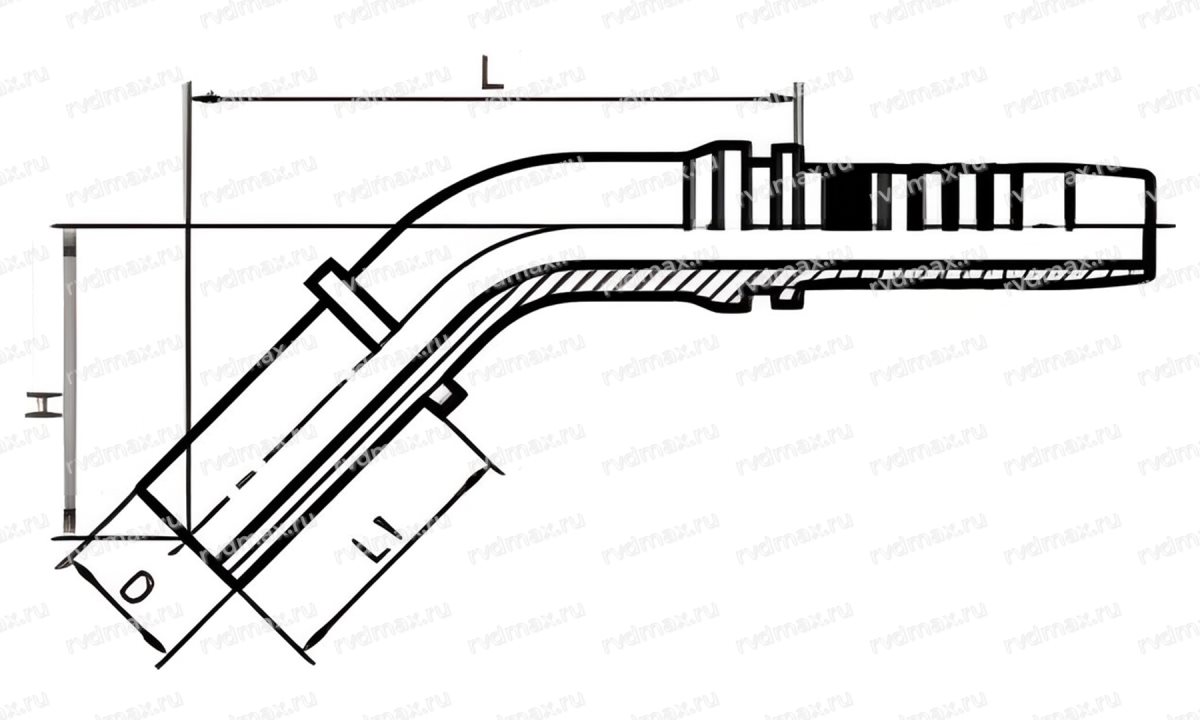

Ключевой особенностью этого фитинга является 37° конусное уплотнение JIC, которое исключает протечки даже при длительной эксплуатации под значительными нагрузками. Высота фитинга составляет 45.5 мм, а общая длина - 93.5 мм, что необходимо учитывать при проектировании гидравлических систем. Длина резьбовой части (L1) равна 28 мм. Фитинг изготовлен из стали, что обеспечивает высокую прочность и стойкость к агрессивным средам.

Важно отметить точное соблюдение размеров - диаметр шланга составляет 22 мм, а номинальный диаметр - 19 мм. Это позволяет избежать ошибок при подборе компонентов гидравлической системы и гарантировать надежную работу оборудования. Фитинг предназначен для применения в гидравлических системах высокого давления.

Преимущества и области применения

Угловой фитинг JIC 90° с размером DASH 12 - это оптимальное решение для создания герметичных и надежных соединений в гидравлических системах. Конусное уплотнение обеспечивает отсутствие течей даже при многократных циклах подключения-отключения и значительных вибрациях, характерных для работы спецтехники на строительной площадке или в полевых условиях.

Использование стального фитинга гарантирует стабильную работу системы под высоким давлением. Он предотвращает внезапные отказы из-за разрушения резьбового соединения или уплотнения, что особенно важно для ответственных узлов машин и механизмов. Этот фитинг идеально подходит для ремонта и замены элементов гидравлики в экскаваторах, погрузчиках, бульдозерах и другом оборудовании.

Фитинг Sannke - это выбор механиков, ответственно подходящих к обслуживанию техники. Он обеспечивает снижение риска простоя оборудования из-за утечек или поломок гидравлической системы. Угол изгиба в 90° позволяет оптимально размещать компоненты системы и минимизировать длину трубопроводов.

Этот угловой фитинг предназначен для профессионалов, работающих с импортной техникой, где требуется соблюдение стандартов SAE J514 и ISO 8434-2. Он подходит для создания гидравлических систем в строительной, дорожной, сельскохозяйственной и других отраслях промышленности. Идеально подходит для модернизации существующих систем или при сборке новых гидравлических узлов.

Этот фитинг - это уверенность в надежности соединения и бесперебойной работе вашей техники. После установки вы можете быть уверены, что система встала и работает без протечек и перебоев, позволяя сосредоточиться на выполнении поставленных задач.
