NPT Угловой фитинг 45° NPT 1-7/16"-12 наружная резьба DN14 для трубы 22мм

Угловой фитинг 45° с наружной резьбой NPT 1-7/16"-12 - это надежное соединение для гидравлических линий, где требуется изменение направления трассы под углом. Он незаменим при сборке и ремонте РВД, особенно в условиях ограниченного пространства. Профессионалы выбирают такие фитинги за уверенность в герметичности и стабильной работе системы.

Основные характеристики

Этот угловой фитинг Sannke модель S24241-TRW предназначен для соединения гидравлических шлангов диаметром 22 мм (Размер DASH - 14). Резьба NPT 1-7/16"-12 обеспечивает совместимость с большинством стандартных компонентов гидравлической системы. Важно отметить, что это наружная резьба, что требует соответствующей внутренней резьбы на соединяемых элементах.

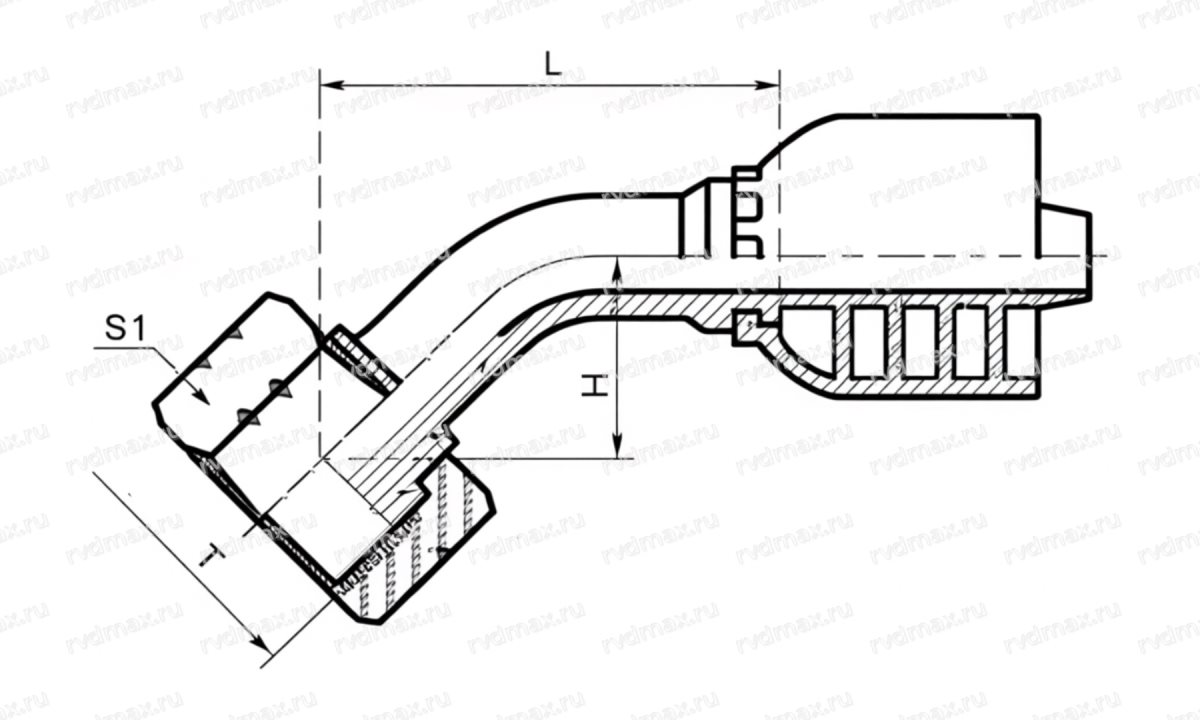

Номинальный диаметр DN22 соответствует внутреннему проходу фитинга и гарантирует оптимальную производительность для шлангов указанного размера. Стандарт ANSI B1.20.1 подтверждает соответствие фитинга общепринятым требованиям к геометрии резьбы и размерам. Высота H составляет 28.5 мм, а длина L - 78.7 мм, что необходимо учитывать при проектировании гидравлических узлов.

Тип уплотнения - коническая резьба NPT, обеспечивающая плотное и надежное соединение без использования дополнительных герметиков (хотя их применение может быть рекомендовано в особо ответственных приложениях). Размер под ключ S1 - 41 мм, что упрощает монтаж и демонтаж фитинга стандартным инструментом. Фитинг изготовлен из высококачественной стали, обеспечивающей стойкость к давлению и агрессивным средам.

Угол изгиба в 45° позволяет оптимально подсоединять гидравлические линии в ограниченных пространствах без перегибов шлангов. Бренд Sannke известен своей строгой системой контроля качества, что гарантирует долговечность и безотказность продукции.

Преимущества и области применения

Угловой фитинг NPT 1-7/16"-12 с углом изгиба 45° предназначен для создания разветвлений и изменения направления гидравлических линий в системах для спецтехники, строительной технике и промышленном оборудовании. Размер DASH 14 (22 мм) - распространенный стандарт, обеспечивающий широкий выбор шлангов и другого оборудования.

Наружная резьба NPT позволяет легко интегрировать фитинг в существующие гидравлические системы. Коническая резьба гарантирует герметичность соединения даже при значительных вибрациях и нагрузках, что критически важно для гидравлики работающей в тяжелых условиях. Использование стали в конструкции обеспечивает стойкость к коррозии и механическим повреждениям.

Этот фитинг идеально подойдет для ремонта и замены изношенных компонентов РВД, а также при модернизации гидравлических систем. Он предотвращает утечки рабочей жидкости, снижает риск простоя техники и обеспечивает стабильную работу оборудования. Фитинг подходит для ответственных узлов, таких как гидроцилиндры, насосы и распределители.

Шланг высокого давления в сочетании с данным фитингом обеспечит надежную и долговечную гидравлическую линию. Он особенно удобен при монтаже в условиях ограниченного пространства, где требуется компактное решение для изменения направления трассы. Предназначен для механиков, инженеров и владельцев техники, которым важна надежность и стабильность работы системы.

Вы получили фитинг, который встанет на место и заработает без проблем. Правильный размер, стандартная резьба, качественное исполнение - все это гарантирует, что ваша гидравлическая система будет работать как часы. Угол 45° обеспечит удобство монтажа, а надежное соединение исключит утечки.
