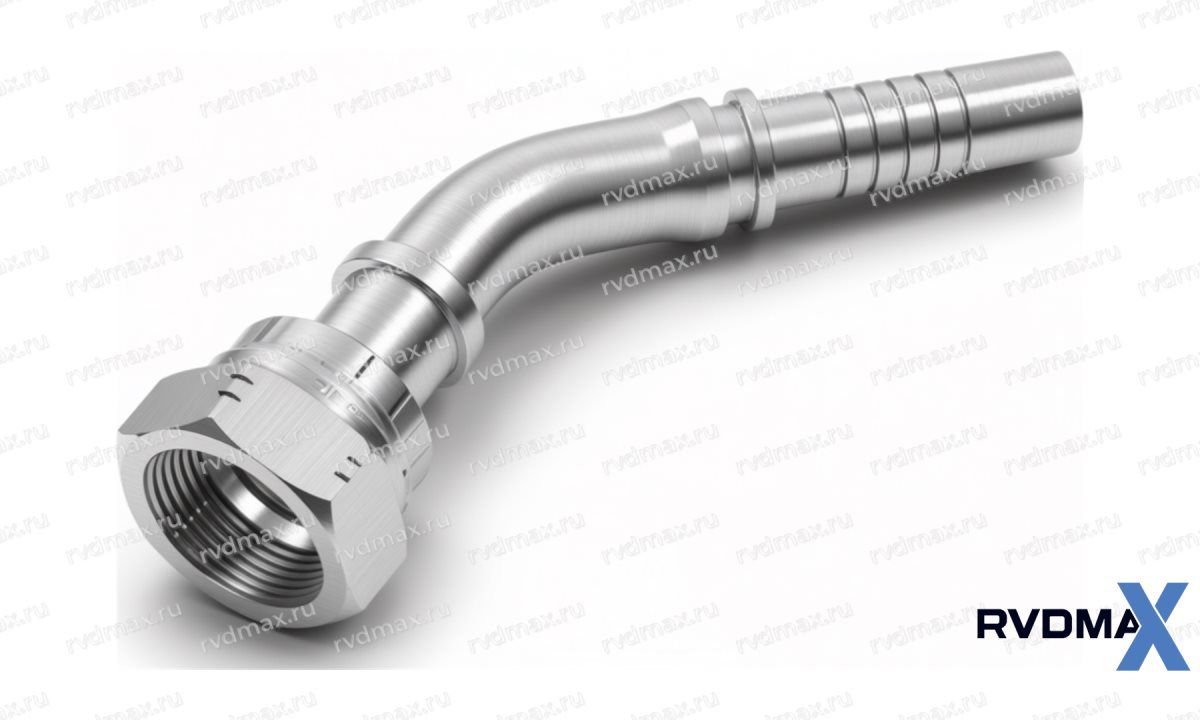

Фитинг ORFS 45° 13/16"-16 внутренняя резьба для DN08 трубы 13мм
Артикул: 19-128
Посмотрели:
3472
Заказали:
45
Описание
Характеристики
Фитинг ORFS под углом 45 градусов - это надежное соединение в гидравлических системах, которое обеспечивает герметичность и стабильную работу оборудования. Он необходим при сборке или ремонте гидравлических линий, где требуется изменение направления трубопровода на 90°. Профессионалы выбирают такие фитинги за их точность изготовления, соответствие стандартам и долговечность.
Основные характеристики
Данный фитинг ORFS S24241-08-08 от Sannke предназначен для соединения плетеных гидравлических шлангов диаметром 13 мм (размер DASH 08). Внутренняя резьба 13/16"-16 обеспечивает надежную фиксацию и герметичность при соединении с соответствующими компонентами гидравлической системы. Номинальный проходной диаметр - DN13, что соответствует внутреннему диаметру трубы 13 мм.
Фитинг изготовлен в соответствии со стандартами ISO 12151-1 и SAE J516, что гарантирует его взаимозаменяемость с другими компонентами гидравлики, соответствующими этим спецификациям. Тип резьбы - внутренняя ORFS, обеспечивающая плотное прилегание и исключающая утечки рабочей жидкости. Уплотнение реализовано по принципу плоского торца с O-кольцом, что является одним из самых надежных способов обеспечения герметичности в гидравлических соединениях.

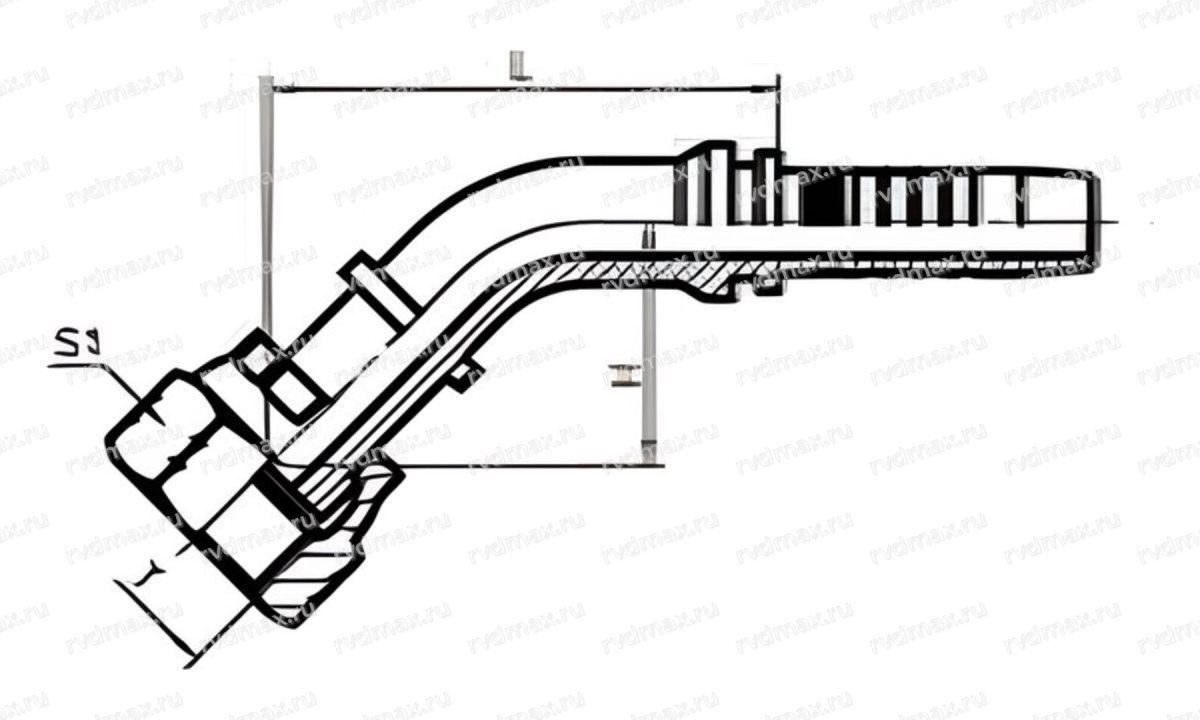

Важно: для качественной опрессовки фитинга требуются соответствующие инструменты и соблюдение технологии. Высота H составляет 30.4 мм, длина L - 63.3 мм. Размер под ключ S1 - 27 мм. Шаг резьбы равен 16.
Преимущества и области применения
Использование фитинга ORFS с углом 45° позволяет создавать компактные и надежные гидравлические узлы, особенно в условиях ограниченного пространства. Угол конуса в 45 градусов упрощает монтаж и обеспечивает удобство компоновки трубопроводов. Соединение типа ORFS отличается высокой устойчивостью к вибрациям и давлению, что критически важно для спецтехники и промышленного оборудования.
Этот фитинг идеально подходит для ремонта и замены компонентов гидравлических систем в строительной технике (экскаваторы, бульдозеры), дорожной технике, а также в стационарном оборудовании. Он обеспечивает стабильную работу системы даже при высоких нагрузках и загрязненной рабочей среде.
Кому подойдет: механикам СТО, специалистам по ремонту гидравлики, главным инженерам предприятий, ответственным за эксплуатацию техники. Фитинг Sannke S24241-08-08 особенно актуален при модернизации гидравлических систем, где требуется изменение конфигурации трубопроводов без потери надежности и герметичности.
Применение: создание разветвлений в гидросистемах, подключение датчиков давления, ремонт топливных линий. Благодаря плоскому торцевому уплотнению с O-кольцом исключается риск утечек масла даже после многократных циклов подключения/отключения. Это снижает вероятность простоя техники из-за технических неисправностей и обеспечивает безопасность работы.
Этот фитинг - это уверенность в надежности вашего гидравлического соединения, спокойствие за стабильную работу оборудования и отсутствие незапланированных простоев. Он соответствует заявленным характеристикам и стандартам, обеспечивая долговечный срок службы и минимальные затраты на обслуживание.
Основные характеристики
Данный фитинг ORFS S24241-08-08 от Sannke предназначен для соединения плетеных гидравлических шлангов диаметром 13 мм (размер DASH 08). Внутренняя резьба 13/16"-16 обеспечивает надежную фиксацию и герметичность при соединении с соответствующими компонентами гидравлической системы. Номинальный проходной диаметр - DN13, что соответствует внутреннему диаметру трубы 13 мм.
Фитинг изготовлен в соответствии со стандартами ISO 12151-1 и SAE J516, что гарантирует его взаимозаменяемость с другими компонентами гидравлики, соответствующими этим спецификациям. Тип резьбы - внутренняя ORFS, обеспечивающая плотное прилегание и исключающая утечки рабочей жидкости. Уплотнение реализовано по принципу плоского торца с O-кольцом, что является одним из самых надежных способов обеспечения герметичности в гидравлических соединениях.
Важно: для качественной опрессовки фитинга требуются соответствующие инструменты и соблюдение технологии. Высота H составляет 30.4 мм, длина L - 63.3 мм. Размер под ключ S1 - 27 мм. Шаг резьбы равен 16.
