SAE Flange Угловой фланец SAE 90° 3/4" DN10 для шланга 16мм

Угловой фланец SAE 90° - это надежное соединение в гидравлических системах, которое обеспечивает герметичность и стабильность работы даже в сложных условиях эксплуатации. Этот фитинг необходим при сборке или ремонте гидравлического оборудования, где требуется поворот шланга под углом 90 градусов. Профессионалы выбирают такие компоненты для уверенности в долговечности конструкции и минимизации рисков простоев.

Основные характеристики

Фитинг SAE Flange S87691-RW от Sannke предназначен для шлангов с внутренним диаметром 16 мм (3/4" или DN10). Размер DASH 10 указывает на соответствие стандартам гидравлических соединений, что гарантирует совместимость с широким спектром оборудования. Резьба 3/4 дюйма обеспечивает надежное крепление к портам и штуцерам. Стандарт SAE FLANGE подтверждает соблюдение строгих требований к размерам и качеству изготовления.

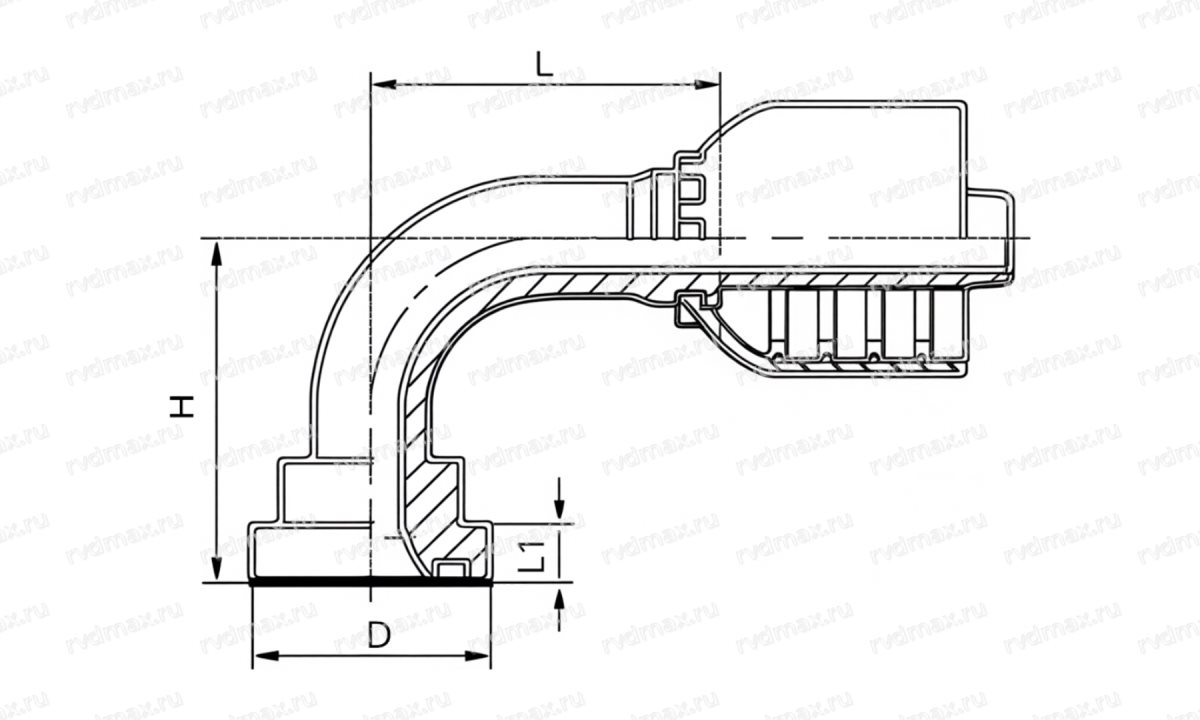

Важно: геометрия фланца с углом поворота 90° позволяет оптимально развести магистрали, избегая перегибов шланга и снижая нагрузку на него. Габариты фитинга - высота H 55 мм, диаметр D 41.3 мм, длина L 55 мм и длина L1 8.76 мм - необходимо учитывать при проектировании гидравлической системы или замене изношенных компонентов.

Данный фланец предназначен для работы с оплетенными шлангами высокого давления. Фланцевый тип уплотнения обеспечивает максимальную герметичность, исключая утечки рабочей жидкости даже при высоких давлениях и вибрациях. Модель S87691-RW изготовлена из высококачественных материалов, устойчивых к воздействию агрессивных сред и механическим повреждениям.

Преимущества и области применения

Угловой фланец SAE 90° 3/4" DN10 позволяет создавать компактные и надежные гидравлические узлы. Поворот на 90 градусов упрощает прокладку магистралей в стесненных условиях, например, при установке оборудования на строительной технике или сельскохозяйственном оборудовании. Использование этого фитинга предотвращает перегибы шланга, что продлевает срок его службы и снижает вероятность аварийных ситуаций.

Для кого подойдет: механики и инженеры, занимающиеся ремонтом и обслуживанием спецтехники (экскаваторы, погрузчики, бульдозеры), а также специалисты по гидравлике, работающие с импортным оборудованием. Фитинг идеально подходит для модернизации существующих систем, где требуется изменить конфигурацию магистралей.

Рабочие сценарии: замена поврежденных фланцев при ремонте гидравлической системы, сборка новых узлов при изготовлении РВД (рукавов высокого давления), а также установка дополнительного оборудования, требующего подключения к гидравлике. Благодаря надежной конструкции и качественному уплотнению этот фланец обеспечивает стабильную работу системы без утечек и перебоев.

Ключевые преимущества:

• Герметичность: Фланцевое соединение исключает протечки рабочей жидкости, что критически важно для гидравлики.
• Надежность: Стандарт SAE FLANGE гарантирует соответствие высоким требованиям к качеству и долговечности.
• Удобство монтажа: Простая конструкция обеспечивает быструю и надежную установку.
• Совместимость: Подходит для шлангов диаметром 16 мм (3/4") и соответствует размеру DASH 10.

Этот угловой фланец - это уверенность в качестве соединения, стабильная работа гидравлической системы и отсутствие простоев из-за утечек или поломок. Правильный выбор компонента для гидравлики - залог надежной работы техники на долгий срок.

Выбрав фитинг SAE Flange S87691-RW, вы получаете компонент, который "встал и работает" сразу после установки. Это значит меньше времени на ремонт, больше времени на продуктивную работу.
