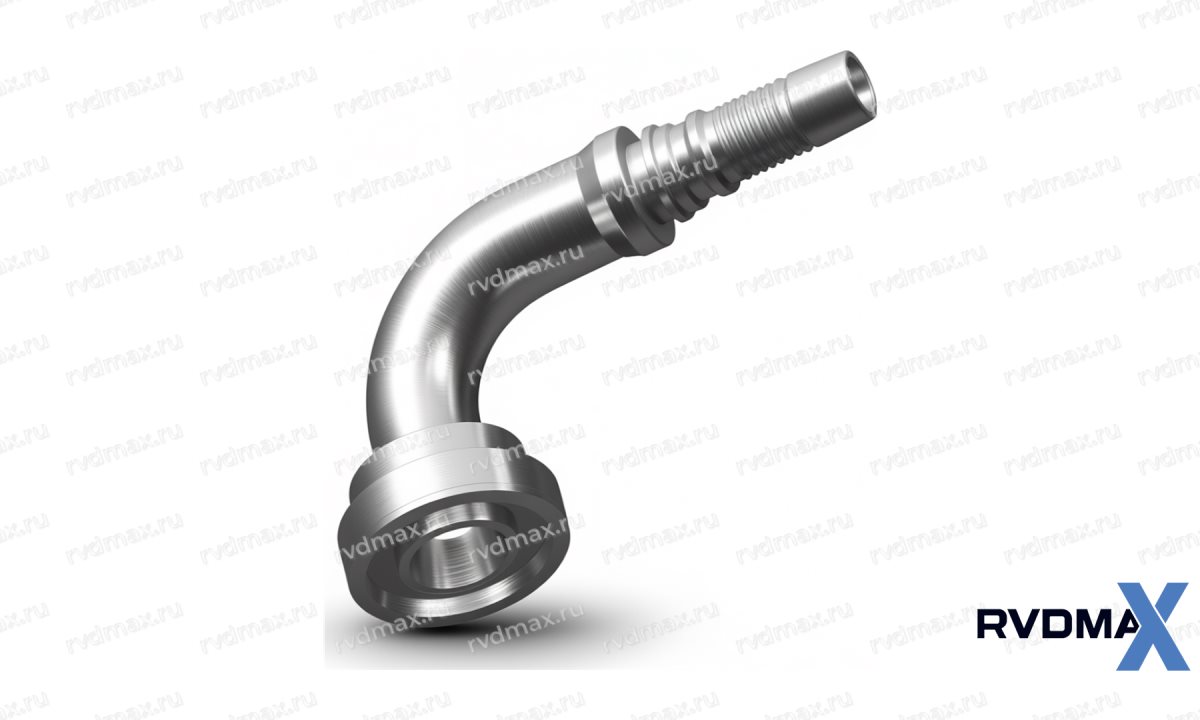

SAE Flange Фланец SAE 90° 6000 PSI 62 тип 1.1/2" DN20 DASH 20

Угловой фланец SAE 90° - это надежный элемент гидравлической системы, предназначенный для соединения шлангов высокого давления под углом. Он необходим при создании разветвлений в гидролиниях, обходе препятствий и организации компактной компоновки оборудования. Профессионалы выбирают такие фитинги, когда требуется обеспечить герметичность и стабильность работы гидравлической линии в сложных условиях эксплуатации.

Основные характеристики

Данный фланец SAE 90° от Sannke имеет резьбу 1.1/2 дюйма, что соответствует стандартному соединению для многих типов гидравлического оборудования. Рабочее давление составляет внушительные 6000 PSI, что гарантирует безопасную эксплуатацию в системах с высокими нагрузками. Номинальный диаметр DN32 и размер DASH 20 обеспечивают оптимальную пропускную способность для гидравлических жидкостей.

Фитинг соответствует стандартам ISO 12151-3 и SAE J516, что подтверждает его качество и совместимость с широким спектром компонентов гидравлики. Модель S87693 выполнена из высокопрочных материалов, устойчивых к коррозии и механическим повреждениям. Тип соединения - фланец SAE, тип фланца - 62.

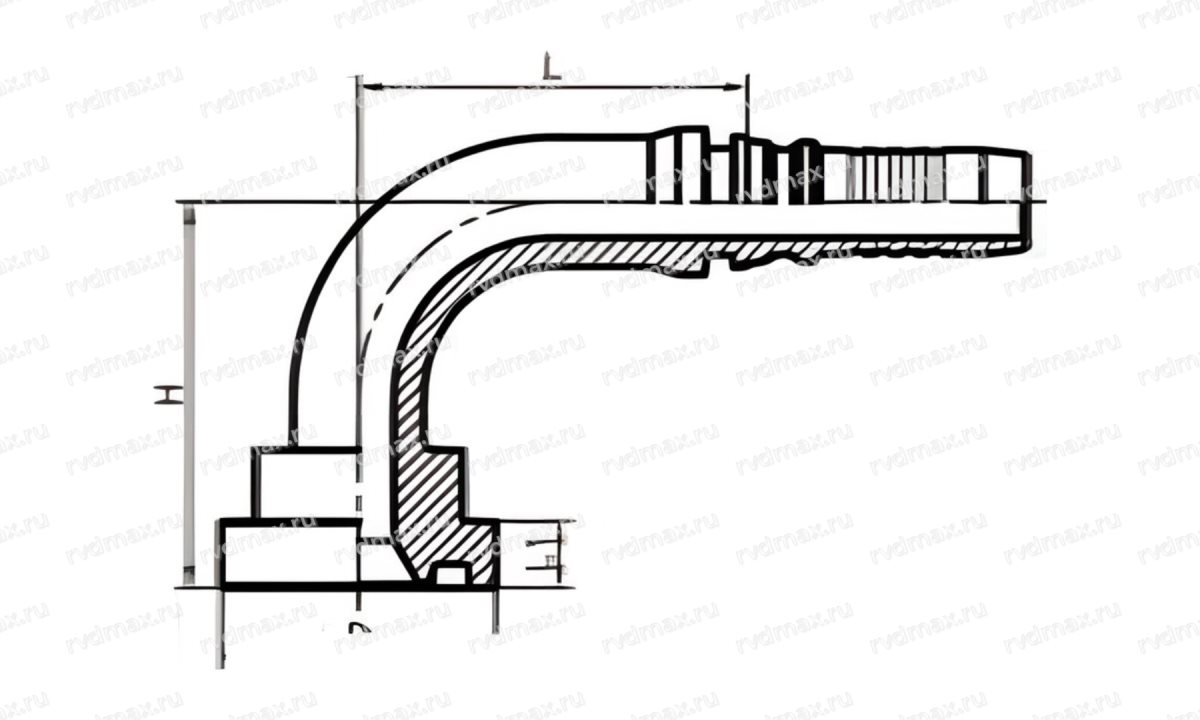

Габаритные размеры фитинга: высота H составляет 94.5 мм, диаметр D - 63.5 мм, длина L - 99.5 мм, а длина L1 - 12.57 мм. Эти параметры необходимо учитывать при проектировании гидравлических систем и выборе места установки.

Важно: Угловая конфигурация фитинга (90°) позволяет избежать перегибов шлангов и снижает риск их повреждения в условиях вибрации и динамических нагрузок, которые часто встречаются на строительных площадках и при эксплуатации спецтехники.

Преимущества и области применения

Фланец SAE 90° S87693 обеспечивает надежное и герметичное соединение гидравлических шлангов в системах высокого давления. Угол 90 градусов существенно упрощает монтаж в условиях ограниченного пространства, например, при подключении к гидроцилиндрам или насосам на спецтехнике.

Этот фитинг идеально подходит для использования в строительной технике (экскаваторы, бульдозеры, погрузчики), дорожной технике (грейдеры, катки) и промышленном оборудовании. Он предназначен для гидравлики, где требуется высокая надежность и долговечность соединений.

Благодаря соответствию международным стандартам, фланец SAE 90° обеспечивает полную совместимость с другими компонентами Sannke и производителями ичной продукции. Это упрощает процесс ремонта и замены элементов гидравлической системы, а также позволяет модернизировать существующее оборудование.

Использование данного фитинга предотвращает утечки масла, которые могут привести к снижению эффективности работы техники и повреждению окружающей среды. Стабильная работа гидролинии обеспечивает точное управление оборудованием и безопасность эксплуатации. Этот фланец - оптимальное решение для спецтехники, где простои недопустимы.

Фланец SAE 90° S87693 - это выбор главных инженеров и механиков, которые ценят качество, надежность и долговечность гидравлических компонентов. Он подходит для ответственных узлов, требующих повышенной герметичности и устойчивости к высоким нагрузкам.

Выбрав фланец SAE 90° S87693, вы получаете уверенность в качестве соединения и спокойствие за работу вашей техники. Подберите подходящий размер DASH и резьбу, убедитесь в соответствии стандартам - и ваша гидравлическая система будет работать безотказно. Шланг высокого давления с этим фитингом обеспечит долгий срок службы и стабильную производительность.
